满足这个控制要求有两种方式：

  1）排烟阀与排烟风机直接联动。其优点是联动直接、可靠，缺点是联动线路较多，容易遗漏，施工难度大。该办法适用于小型的简单工程，尤其适用于排烟阀数量较少、没有火灾自动报警系统的工程。该方法不适合大中型复杂项目。

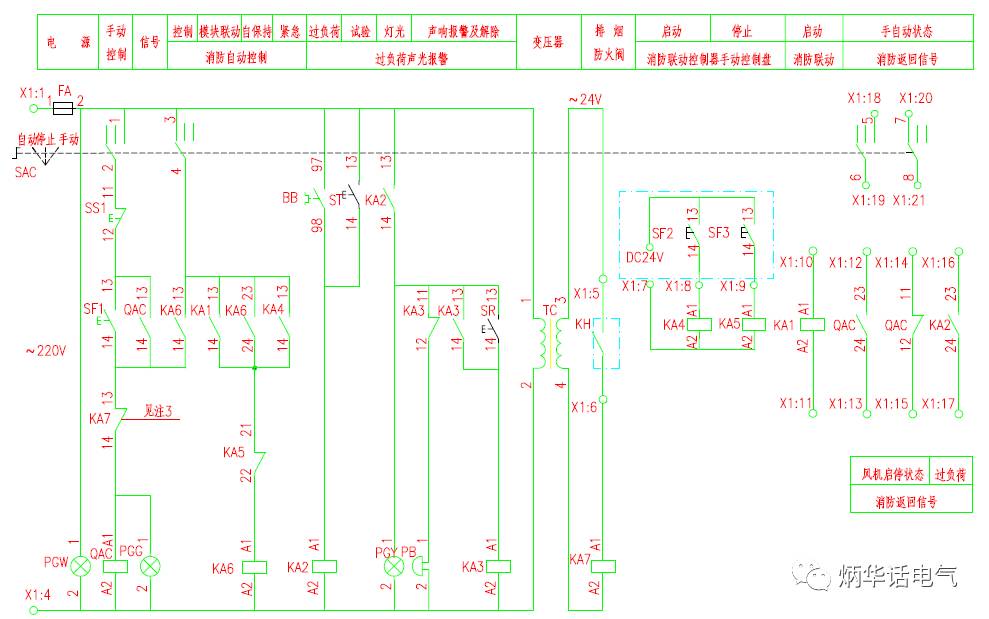

图1  防火阀通过火灾自动报警系统联动模块与排烟风机联动

（本图取自《常用风机控制电路图》16D303-2）

   2）防火阀通过火灾自动报警系统联动模块与排烟风机联动。该方法适合于大中型项目，排烟阀数量较多，排烟阀通过监视模块（为排烟阀设置地址）和联动模块与火灾报警系统相连。结合图1的原理图，当感烟探测器报警后，主机接收到报警信号后进行逻辑判断，给排烟风机控制箱提供24V有源触点（X1:10、X1:11）→中间继电器KA1带电→KA1的动合触点13、14闭合→KA6线圈带电→KA6动合触点闭合，SAC处于自动状态是即可开启风机；同时消防主机发出控制指令打开排烟阀。关闭风机和排烟阀也类似，由消防主机进行逻辑判断后发出关闭排烟阀指令。

图2    防排烟风机的联动控制

        两种方法读者可根据实际工程情况进行选用。
