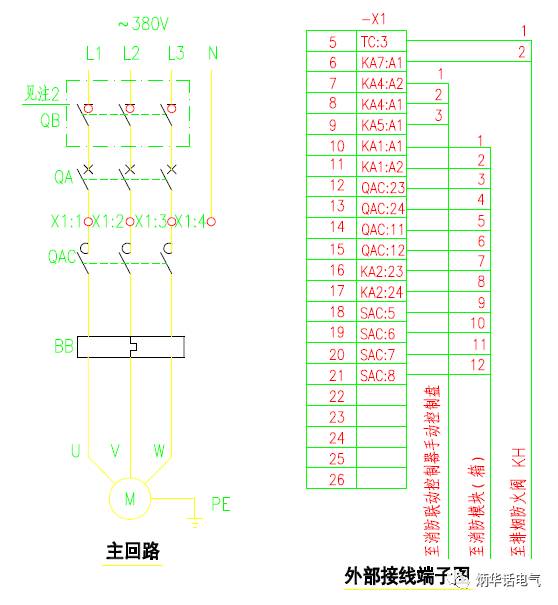

图1  排烟风机的主回路和外部接线端子图

        这个问题很简单，只要看图1中的外部接线端子图即可。该图有三条线路从风机控制箱引出，分别为：

         a 至消防联动控制器手动控制盘，3芯线，位于消防控制室。

         b 至消防模块箱，12芯线，消防模块箱一般在本层竖井内。

         c 至280°排烟防火阀，2芯线，在排烟管上。

        这三条线路根据芯线数量和规格可以确定穿管大小。具体芯线的内涵可见图2控制原理图。

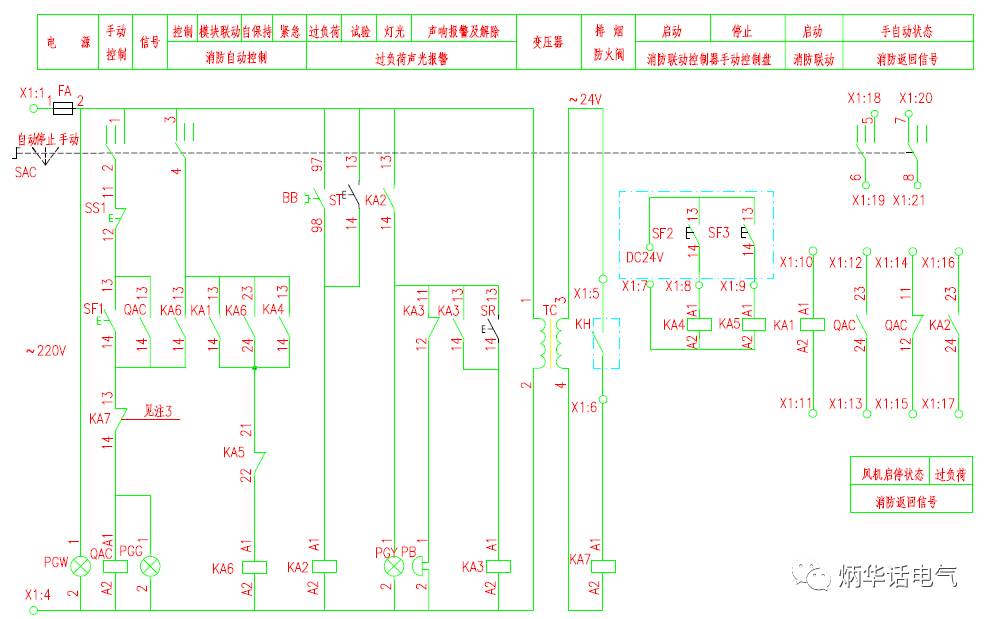

图2  排烟风机控制原理图

        从图2可知，控制线路a是到消防控制室消防手动控制盘，由消防联动控制器提供24V电源，实现在消防控制室进行紧急的启\停控制，这是排烟风机控制的最后一关，所以采用硬拉线，以提高可靠性。

        控制线路b有12芯线，分别为2芯消防自动控制（KA1，通过消防控制模块），4芯反馈风机运行状态（QAC），2芯过负荷信号（KA2），手自动转换开关位置状态（SAC）。

        控制线路c为2芯，与排烟防火阀KH联动，通过KA7实现。KH由24V供电，电源由变压器TC提供，主要从安全考虑，防止电击事故。
