高压柴油发电机组的供配电系统

2017-2-25 11:04:43

        近年来,民用建筑物的大型化、综合性、超高层越来越多,对自备电源的要求越来越高,高压柴油发电机组应用面越来越广。下面介绍两种高压柴油发电机组的供配电系统,供大家参考和讨论。

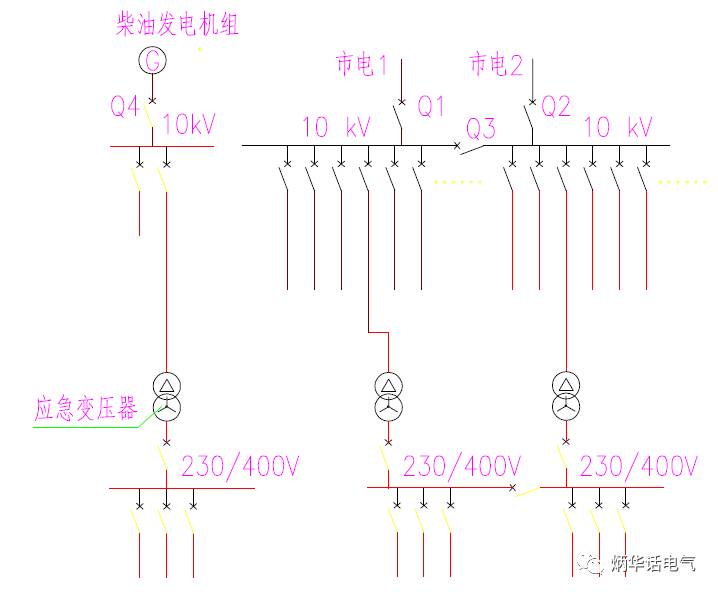

图1  高压柴油发电机组的供配电系统(一)

        图1是高压柴油发电机组的一种供配电系统方案,高压柴油发电机组G采用专用的变压器,与市电系统相对独立、分开,满足《供配电系统设计规范》GB 50052-2009第3.0.9条的规定。该系统简洁,建设成本较低。但是如果柴油发电机组所带的负荷平时不用,则该系统由于长时间不通电而容易受潮,影响到系统的可靠性。

图1  高压柴油发电机组的供配电系统(二)

        图2没有采用专用的变压器,高压柴油发电机组与市电1共同应急变压器,保证系统平时通电,防止电气期间、线缆受潮。但系统较为复杂,对电工要求较高。

        正常时,两个市电同时工作,Q3断开。Q5闭合,由市电1带应急变压器。应急情况下,市电1和2均断电,柴油发电机组启动并投入运行,Q4闭合,Q5断开与市电脱钩,由发电机组向应急变压器供电。

        两个方案各有特点,方案一适合干燥地区,并加强平时的维护。方案二比较理想,但系统复杂,对继电保护、控制要求较高。
