图1所示的系统在民用建筑中经常使用，其中110kV系统为电网所有，10kV系统（图中方框内）为民用建筑中经常采用的高压系统，属于建筑设计院设计范畴。其特点为两个电源分别引自110kV变电站，可以认为是双重电源。详细分析可以看出，如果电源1是主用电源，电源2有三种情况：

      a）电源2正常情况也工作。此时，电源1和2构成两个电源同时工作，互为备用；

      b）电源2正常情况下不工作，但处于热备用状况，全部负荷由电源1负荷；

      c）电源2正常情况下不工作，但处于冷备用状况，全部负荷也由电源1负荷。

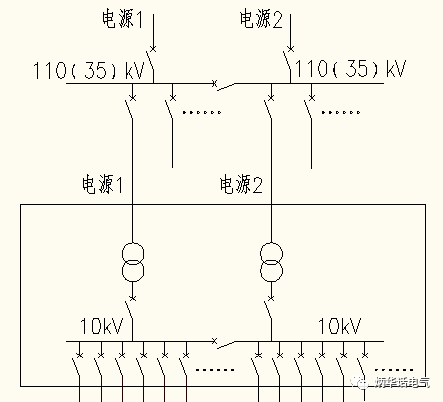

图1  双重电源系统简图

电源由供电公司提供，设计院、业主没有更多的话语权。但是，有些问题需要设计和运行时加以考虑和解决。

1、什么是冷备用和热备用？

        根据《电力调度规程》，冷热备用术语如下：

        冷备用状态——指连接该设备的各侧均无安全措施，且连接该设备的各侧均有明显断开点或可判断的断开点。线路冷备用指线路两侧刀闸拉开，有串补的线路串补装置应在热备用以下状态。

        热备用状态——指设备(不包括带串补装置的线路和串补装置)开关断开，而刀闸仍在合上位置。此状态下如无特殊要求，设备保护均应在运行状态。带串补装置的线路，线路刀闸在合闸位置或串补装置在运行状态，其他状态同上。

2、冷热备用的比较

       电源的冷热备用可以通过表1进行比较。

表1  电源的冷热备用对比

        因此，热备用具有较好的供电连续性，但要付出更多的经济代价。

3、冷备用需要思考的问题

        当采用双重电源且电源冷备用时，如果主电源故障，由于是冷备用，按照电力调度规程，需要更多流程和操作，电源2投入供电的时间将长于热备用。如果建筑物存在一级负荷中的特别重要负荷，且对中断供电时间要求比较高的负荷（如数据中心、医疗急救设备、有些消防负荷等），冷备用有可能不满足要求。此时，应根据实际情况，除双重电源外，还需设置备用电源或应急电源。
