变电站和高压输电线路到底有没有辐射?

2016-4-18 10:20:05

变电站和高压输电线路到底有没有辐射?



在私信和公众号后台收到最多的是关于变电站辐射的问题,今天小混梳理了下之前的几个回答,以解惑,以科普。

一、  什么是辐射

辐射依其能量的高低及电离物质的能力分类为电离辐射非电离辐射

1)电离辐射

电离辐射所携带的能量大于10电子伏特(eV),可以将原子或分子电离、打断化学键。

由于细胞由原子组成,电离作用可以引致癌症。电离辐射引致癌症的概率取决于辐射剂量率及接受辐射生物之感应性(此处,大写加粗,是电离辐射!电离辐射!电离辐射!)αβγ辐射及中子辐射均可以加速至足够高能量电离原子。



[三种电离辐射之穿透性。α粒子可被纸张阻停。β粒子可被铝片阻停。γ射线在穿越铅屏时部分被阻。]

2)非电离辐射

非电离辐射之能量较电离辐射弱。非电离辐射不会电离物质,而会改变分子或原子之旋转,振动或价层电子轨态。

而这篇文章的主角「电磁辐射就是非电离辐射。

二、小区边的变电站对人体有没有害?

1)没有电磁辐射,只有电磁感应

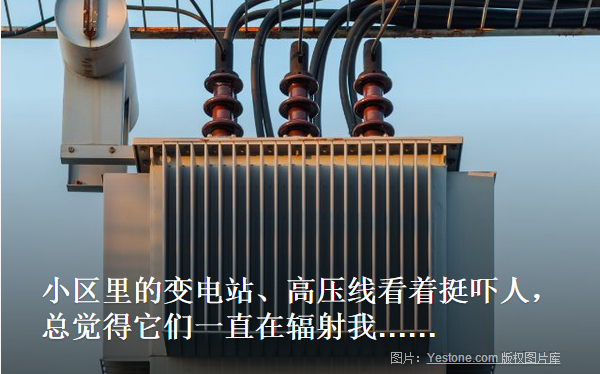

人们谈变电站而色变,主要担心的是变电站产生的「 电磁辐射 」对人体有害!

那么,变电站究竟能否产生「 电磁辐射 」?如果不能产生「 电磁辐射 」,那变电站产生的又是什么?

在《GB/T4365-1995电磁兼容术语》中,对「 电磁辐射 」是这样定义的:电磁辐射是能量以电磁波形式由源发射到空间的现象,或能量以电磁波形式在空间传播。

由于220kV110kV变电站内的电力设备频率为50赫兹,其产生的是一种极低频率的电磁场,不可能以电磁波形式在空间传递能量,因而变电站对周边的实际影响主要以电磁感应效应为主,而不是电磁辐射

那么问题来了,什马是「电磁感应」

一个很明显的例子就是,在天气潮湿的情况下,人体接触到高压架空电线下工作着的未能接地的金属物体充电,会产生麻痛的感觉,这就是电磁感应现象,但是其能量非常小,类似冬天脱毛衣时产生的静电效应,不会对人体产生危害。

变电站电磁感应产生的工频电磁场能量非常小,能量小则空间传输能力差,加上周围建筑屏蔽的作用,电磁影响已成倍衰减,其电磁环境影响基本可以忽略不计。

此外,国家也对变电站的建设有一系列要求:

·        据我国送电线路设计规定和参考各国限值,推荐暂以4kV/m(千伏/米)作为居民区工频电场评价标准,推荐应用国际辐射保护协会关于对公众全天辐射时的工频限值0.1mT(毫特斯拉)即100微特斯拉作为磁感应强度的评价标准

·        《上海市变电站环境保护设计规范》规定:变电站一般与居民住宅或其他环境敏感目标保持适当距离220千伏为20米,110千伏为15。认为:只要变电站达到上述距离要求,都满足安全和环保的要求。

2)变电站的电磁感应强度究竟有多大?

说了那么多,还是不相信,肿么办?就是这么任(无)性(知)!

好,拿数据来说话!!

广东环保局曾经对广东珠海的220kV南屏~拱北输电线路进拱北站段附近的电磁场强度进行了测量。



对比国家规定的城市架空电力线路接近或跨越建筑物的安全距离和环保等部门实测的架空电力线路电磁辐射强度,可以发现,电力线路电磁感应强度在安全距离内是达标的。

3)为什么变电站非得建在居民区?

说了这么多,心里还是怕怕的肿么破?能不能把变电站放在郊区,这样你好我好大家好。。。。

答案是不好!

为什么变电站非要建在居民区,而不是建在偏僻的郊区?

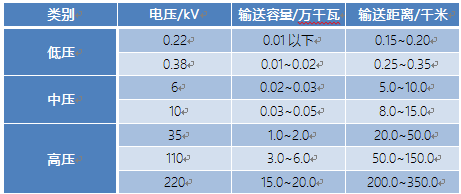

这是由电压等级与供电距离、供电容量的关系决定的。电压等级越高,能供电的距离越远,能供电的容量就越大。线路供电能力如下表所示:


供电距离从变电站算起最远是815公里。供电电压太低时,就会出现不能启动空调、日光灯、马达等。这也是为什么必须在负荷中心建设变电站、安装变压器台区的道理。

三、高压输电线路对人体有没有害?

“高压输电线路有电磁辐射,坚决抵制!!

“呵呵

1)高压输电线路你要考虑的是安全

标准大气条件下的空气放电电压大概在30kV/cm,即330kV的理论放电距离为11cm,考虑到实际条件(天气状况、地理位置等)实际放电距离可能远小与这个值。由此可见,330kV输电线路的放电距离很小,其安全距离可想而知并非很大,目前在搭设线路时留出的绝缘距离远远超出上述标准的安全距离。

电业安全工作规程里对输电线路的安全距离有明确规定:

10kV及以下为0.7米;

20~35kV为1米;

44kV为1.2米;

60~110kV为1.5米;

154kV为2米;

220kV为3米;

330kV4米;

500kV为5米;

由上述分析可知,220kV高压输电线路的安全距离为3米,只要距离其超出3米就不会存在触电的安全问题。

2)没有电磁辐射,只有电磁感应

同变电站一样,高压输电线路对周边的实际影响也主要以电磁感应效应为主,而不是电磁辐射。

这是由于,虽然高压输电线路中的电压很高,但是其传输的电能频率仍为50赫兹,因而只会产生电磁感应现象,而不是电磁辐射。

3)别把「电晕」当做电磁辐射!!


“我不信!你看这不是电磁辐射么!

“哎呦,你这么能!都能看到电磁辐射,你咋不上天呢!

输电线路产生的「火花」专业上叫「电晕」。电晕放电是由于输电线路表面的电场强度很高 , 引起空气电离而发生的放电现象。空气分子的游离强度一般为 2030 kV/cm ,当输电线路表面电场强度超过这个数值之后,就会听到线路发出咝咝的放电声,嗅到臭氧的气味,夜间还可以看到导线周围发出的蓝紫色荧光,这就是电晕放电。

线路的电晕会造成电晕损耗、工频电磁场(交流输电)、直流电场效应(直流输电)、无线电干扰(高频脉冲电流)和可听噪声等方面的后果。
