市场需要什么样的ATSE?

2016-3-19 9:29:05    炳华话电气

       《金融建筑电气设计规范》JGJ 284-2012已经执行多年,第4.2.6条给出了金融设施的供电可靠性等级(可靠度R)的相关规定和要求,其中第2款规定,金融设施主机房供配电系统的可靠性等级(可靠度R)应符合表1的规定。

1  金融设施供电可靠性等级(可靠度R)

金融设施等级
供电可靠性等级(可靠度R)
特级
0.99999 及以上
一级
0.9999 及以上
二级
0.999 及以上
三级
不作规定

    现有的ATSE在系统中能否达到表1R值要求?

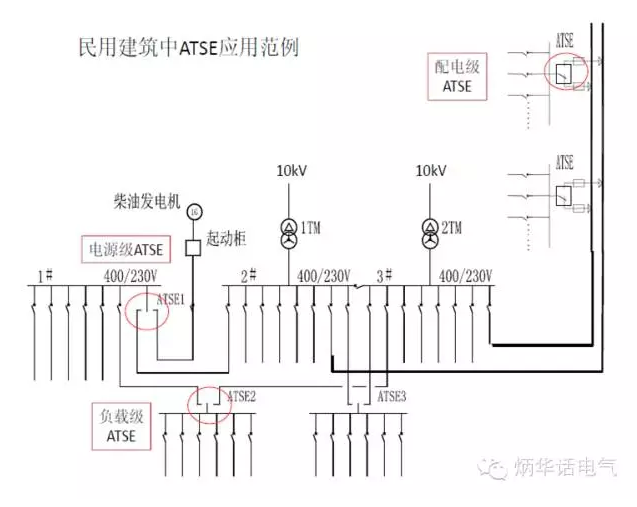

图1 民用建筑中ATSE的使用部位

       金融建筑中,使用ATSE最重要的场所是数据机房,属于电源级的ATSE(参见图1),用于电源转换,当然使用方式不局限于图1的方式。但ATSE是影响系统可靠性的重要器件。

系统可靠性分析


       表2为电源转换的等效图,由市电与发电机之间转换。市电由线路供电,因此,线路对系统的可靠性影响很大,尤其山区的架空线对供电影响要加倍关注。G为发电机。


       方案1为市电与发电机直接通过PC级的ATSE转换,经计算,其系统的可靠性R=0.999815,各部件的R值见表2所示,数据取自或参考2011年电监会年报。其实方案1是不成立的,两个电源在ATSE之前需要保护,这样就变成了方案3

       方案2也是市电与发电机之间的转换,但是没有采用ATSE,而是采用两个断路器之间的连锁,保证只能一个电源供电,防止市电与发电机之间误并列。该系统的可靠性R0.9999224,高于方案1

       方案3是在方案1基础上在ATSE之前增加短路保护电器,满足PCATSE的额定限制短路电流的要求。经计算,系统的R=0.999772

       三个方案中,方案2可靠性最高,但断路器实现电气连锁比较方便,实现机械连锁难度较大。且对于要求高的用户,不方便在线维护。

       市场上需要什么样的ATSE呢?JGJ 284-20127.3.1条又规定,金融设施的机械式自动转换开关(ATS) 应符合下列规定:

    2  自动转换开关在电源转换过程中不得造成负载设备中性线悬浮;

    3  特级、一级金融设施的ATS 应具有旁路检修功能;

    因此,对于高等级的金融设施及类似场所或负荷,需要确保系统高可靠性的ATSE,例如瞬间并联型、中性线先合后断型、旁路型等特殊需要的产品。这些产品技术难度高,但利润也很高。
