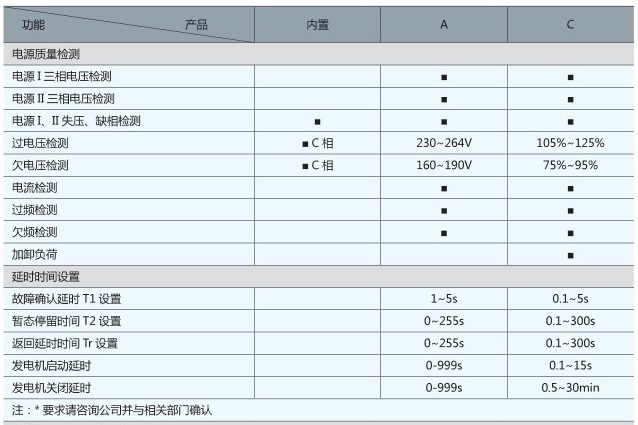

技术参数及尺寸

控制器型号                                      A C
适用本体类型
II段式
III段式


适用本体类型
市电-市电

市电-发电机

安装方式
分体安装(面板)

功能
自投自复

自投不自复


互为备用

自动/手动设置

现场检修试验

强制置0

远程控制信号

通信信号遥调,遥信,遥测

RS485端口(通信协议Modbus-RTU

人机界面
LED显示

液晶显示

电源/投入/故障状态LED指示灯显示

按键操作

锁定/运行

权限管理

历史时间记录
电源质量检测
电源I三相电压检测

电源II三相电压检测


失压、缺相检测

过电压检测 105%-125%
105%-125%
欠电压检测 75%-95%
75%-95%
过频检测

欠频检测

加卸负载

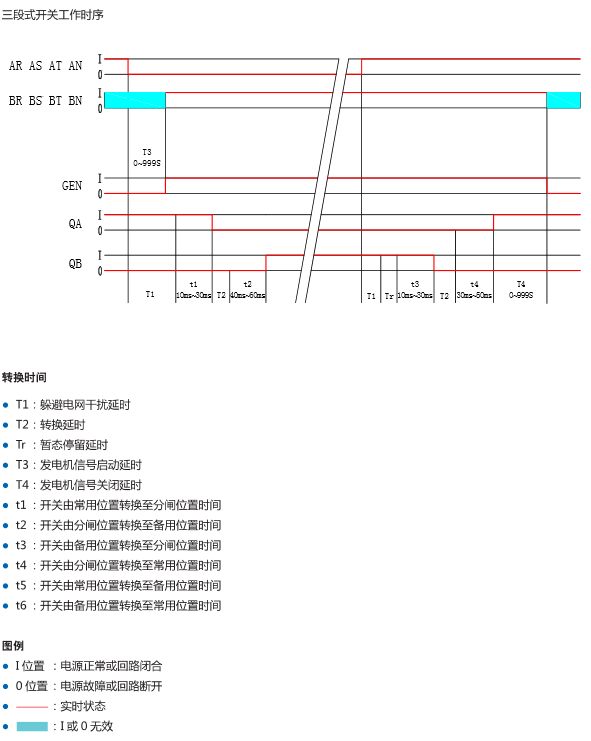

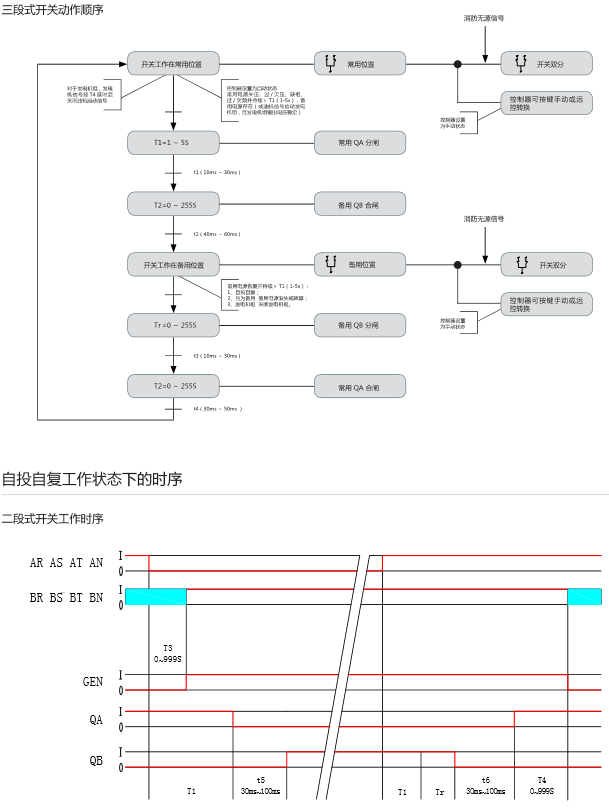

延时时间设置
故障确认延时T1设置
0.1-5S
暂态停留时间T2设置
0.1-300S
返回时间T3设置 0-100S 0.1-300S
转换时间设置 0-100S 0.1-305S
发电机启动设置 5-240S 0.1-15S
发电机关闭延时 5-240S 0.5-30S

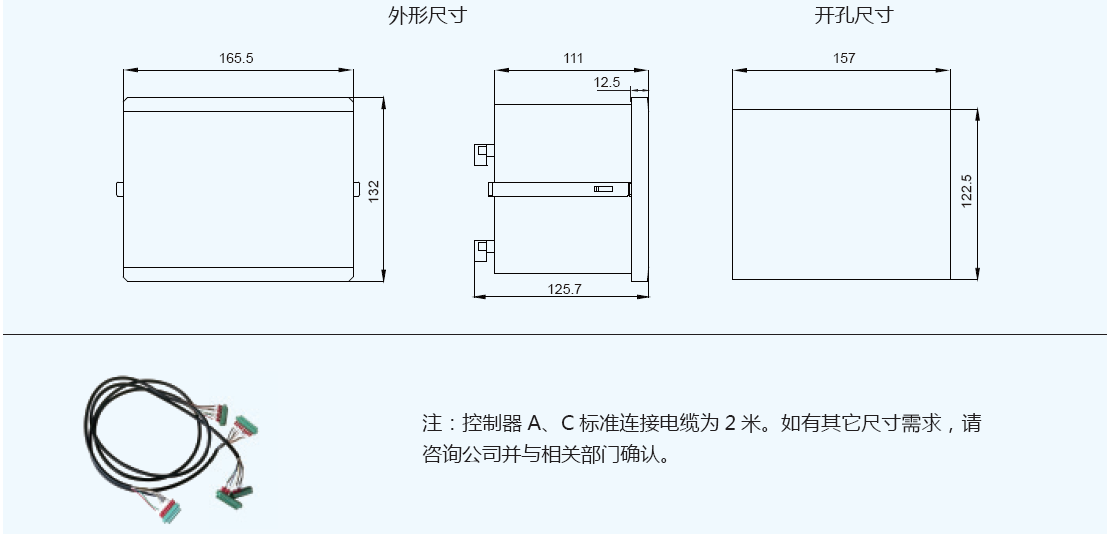

外形及开孔尺寸

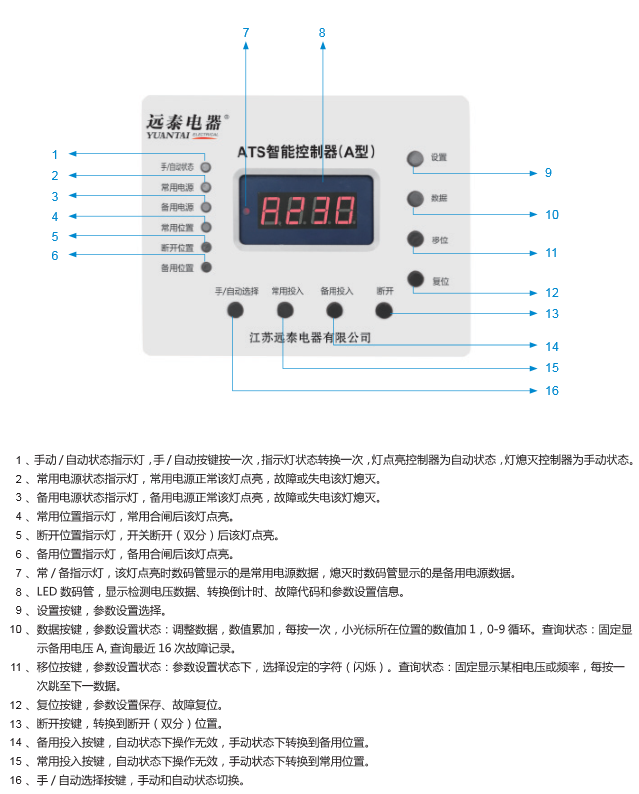

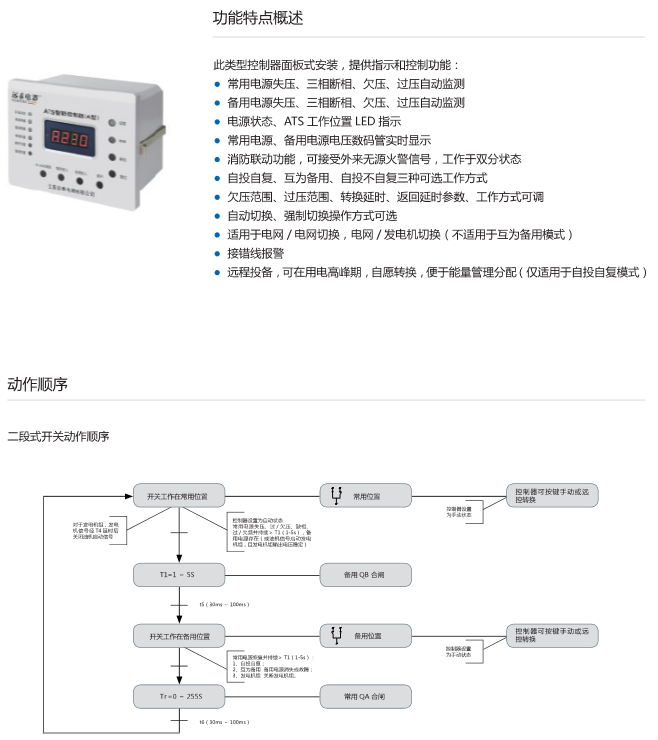

A型控制器


●  LED数码管显示,指示灯指示,拨码开关功能选择

●  独立安装于面板

●  控制,设定,指示功能

指示灯说明

I电源故障红色指示灯 常亮 电源I故障
II电源故障红色指示灯
常亮 电源I故障
I电源正常绿色指示灯 常亮 电源I正常
II电源正常绿色指示灯 常亮 电源II正常
I电源投入绿色指示灯 常亮 电源I投入
0投入绿色指示灯 常亮
II电源投入绿色指示灯 常亮 电源II投入
故障绿色指示灯 常亮 故障报警(除电源故障外)

面板图

拨码开关

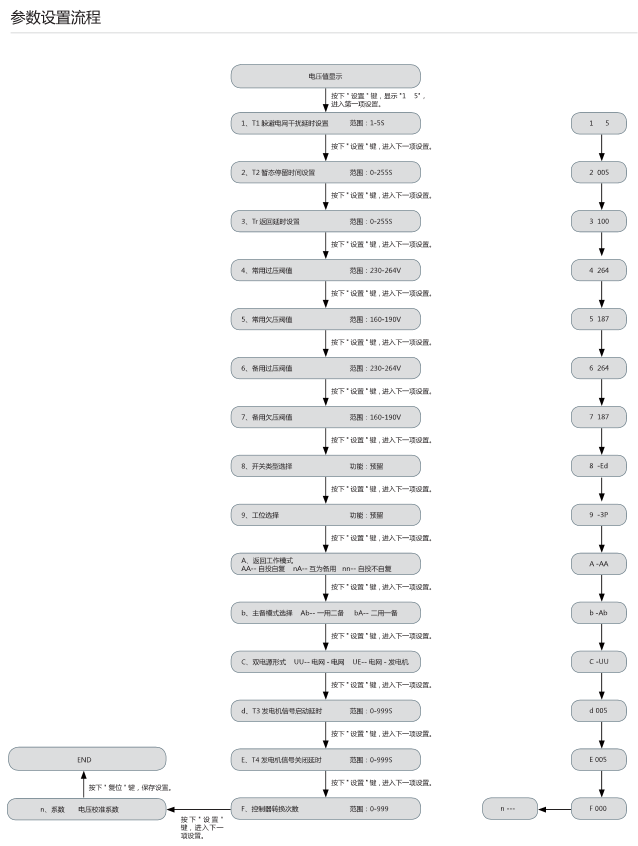

拨码开关参数设置



接线图

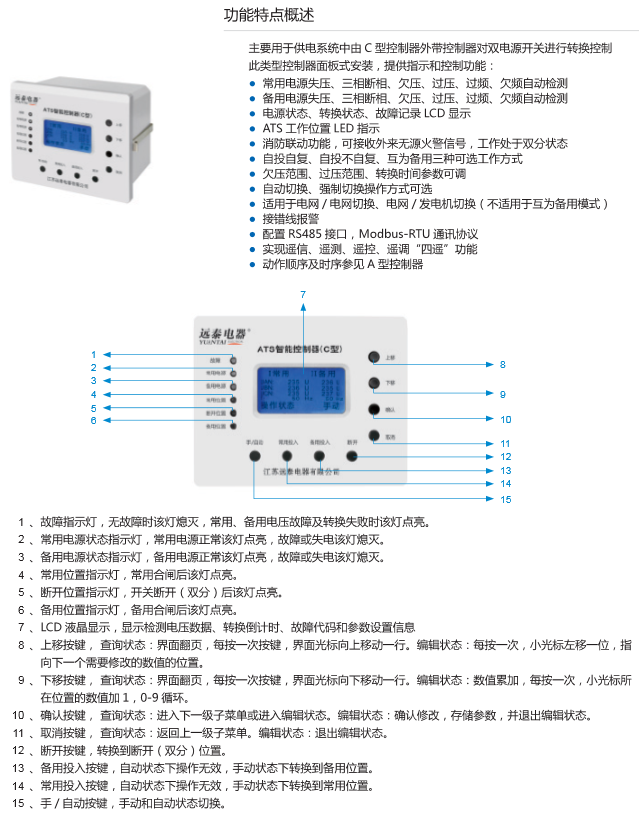

C型控制器


●  LCD液晶显示,指示灯指示

●  抗干扰能力强

     ★ 静电放电          Level 4

     ★ 电快速脉冲群   Level 4

     ★ 射频辐射骚扰   Level 3

     ★ 射频传导骚扰   Level 3

     ★ 浪涌                  Level 4

●  独立安装于面板

●  倒计时显示转换/返回延时时间

●  10条最新故障记录


面板图


指示灯说明

功能 定义
故障灯 有故障:间隔0.5S闪烁
无故障:熄灭
电源指示灯 电源正常:常亮
电源异常:熄灭
位置指示灯 开关在相应位置:恒亮
开关不在相应位置:熄灭

按键操作

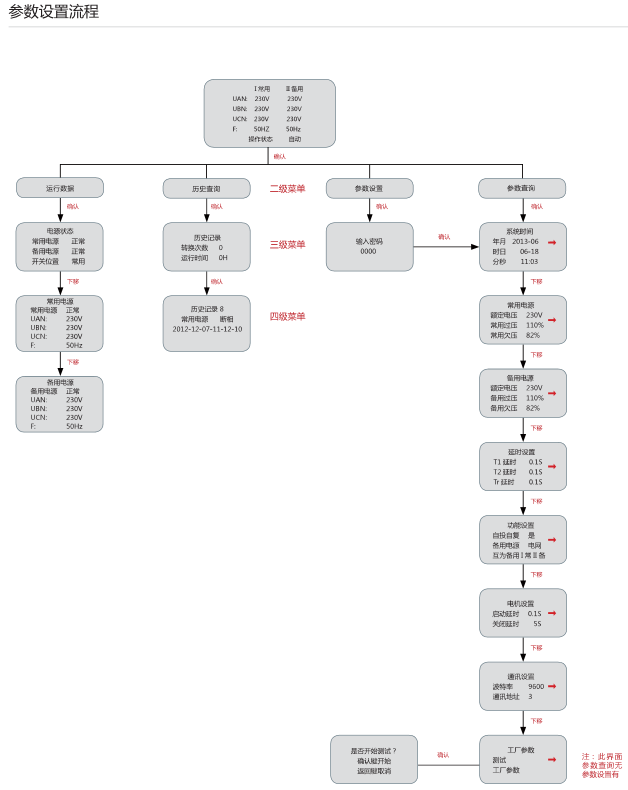

参数设置流程

接线图
