前言

自动转换开关电器(ATSEAutomatic Transfer Switching Equipment由一个(或几个)转换开关电器和其它必需的电器组成,用于监测电源电路,并将一个负载电路从一个电源自动转换至另一个电源的电器。电气行业中简称为“双电源自动转换开关”或“双电源开关”。

符合的标准为IEC60947-6-1、GB/T14048.11《自动转换开关电器》和IEC60947-1、GB/T14048.1《低压开关设备和控制设备总则》。

ATSE在我国经历了四个发展阶段,即两接触器式、两断路器式、两负荷隔离开关式和励磁式一体化。

●  第一代  CC级

     ★  接触器式转换开关

     ★  机械连锁不可靠

     ★  耗电量大

●  第二代  CB级

     ★  两台断路器及其机械和电气连锁装置组成

     ★  具有短路或过电流保护功能

     ★  机械连锁不可靠

●  第三代  派生PC级

     ★  负荷隔离开关式转换开关

     ★  转换由电机驱动

     ★  具有双断功能

●  第四代  PC级

     ★  励磁式一体化转换开关

     ★  转换速度快

     ★  机械连锁可靠

 从双电源ATSE的发展过程和趋向来看,PC级双电源将成为工程中的应用主流。《固定式消防泵驱动器-控制器》(IEC标准修正草案)中指出,ATSE不应带短路和过电流保护功能,而CB级ATSE不能够满足这一点,一旦出现短路和过电流的情况,脱扣器脱扣会造成电源侧虽然有电,而负载没电,不能满足一、二级负荷对供电的要求。

符合标准

●  GB14048.1                             总则
●  GB/T14048.11-2008  自动转换开关电器
●  IEC60947-1 总则
●  IEC60947-6-1 自动转换开关电器

污染等级

●  YTEQ2系列开关已被认证可以在污染等级为3级的环境中运行

●  由GB14048标准中针对工业用电器适用环境的规定

电器级别

●  GB/T14048.11 (IEC60947-6-1)标准定义,YTEQ2为PC级转换开关电器

电磁兼容性

●  静电放电 Level 4
●  电快速脉冲群 Level 4
●  射频辐射骚扰 Level 3
●  射频传导骚扰 Level 3
●  浪涌  Level 4

正常工作与安装条件

●  空气温度:-5°C~40°C

●  海拔≤2000m

●  最高温度40°C,空气的相对湿度不超过50%

●  开关主体水平安装

使用类别

●  AC-33A

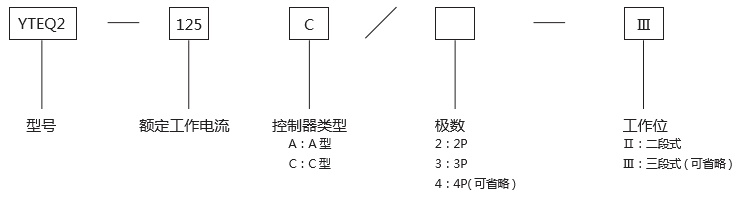

型号及意义

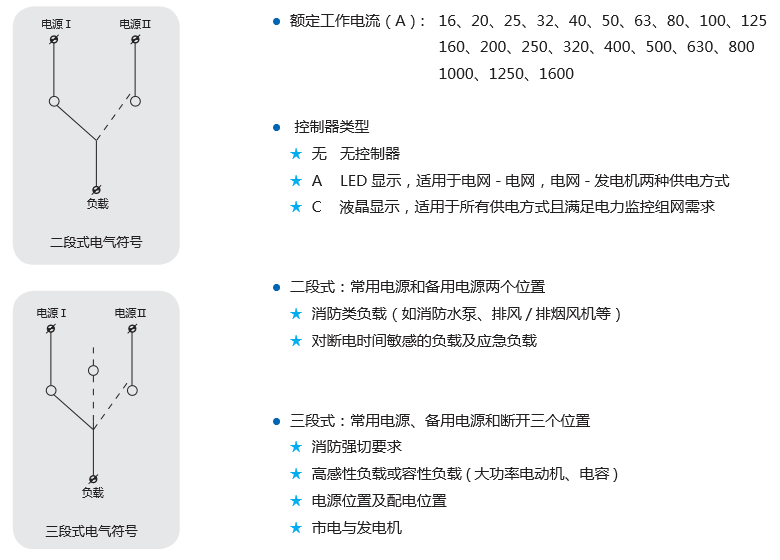

表1     额定工作电流(A)

16、20、25、32、40、50、63、80、100、125

160、200、250、315、350、400、500、630、800、

1000、1250、1600


技术参数

规格

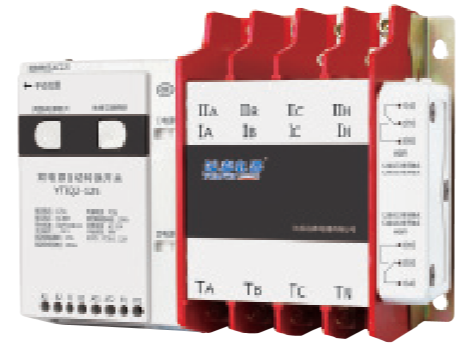

YTEQ2-16-125A

YTEQ2-160-400A

YTEQ2-500-800A

YTEQ2-1000-1600A

工作位

II/III

II/III

III

III

极数

2/3/4P

2/3/4P

2/3/4P

2/3/4P

额定频率f(hz)

50/60

50/60

50/60

50/60

额定电压Ue(v)Ac

230/400

230/400

230/400

230/400

额定绝缘电压Ui(V)

460/800

460/800

460/800

460/800

额定冲压额定冲击耐受电压uimp(kv)

8

8

8

8

使用类别

AC-33A

AC-33A

AC-33A

AC-33A

额定限制短路Iq(kA)熔断器保护下

100

120

120

120

额定短时耐受电流Icw(kA)

10KA/1S

15KA/1S

25KA/1S

40KA/1S

触头转换时间

<70ms

<100ms

<200ms

<200ms

控制电源电压Us(V)AC

230

230

230

230

电气寿命120次/时(次)

6000

6000

5000

5000

机械寿命(次)

20000

20000

20000

20000

位置反馈信号(分别)

2常开+2常闭

功能特点

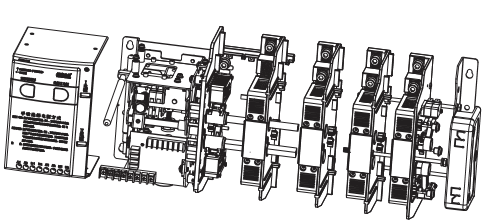

一体化设计

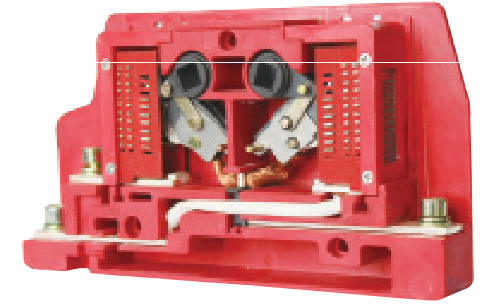

●V型连锁机构

   ★ 自带机械互锁

   ★ 两路电源不会同时接通

   ★ 可靠的机械锁扣



● 动触头双侧排放

   ★ 灭弧室两侧安装

   ★ 独立的散热弧道

   ★ 保证触头系统可靠性,延长使用寿命



● 两路电源同侧进线

   ★ 方便接线

   ★ 节约线材


励磁驱动

● 励磁线圈驱动,本体转换时间≤70ms。

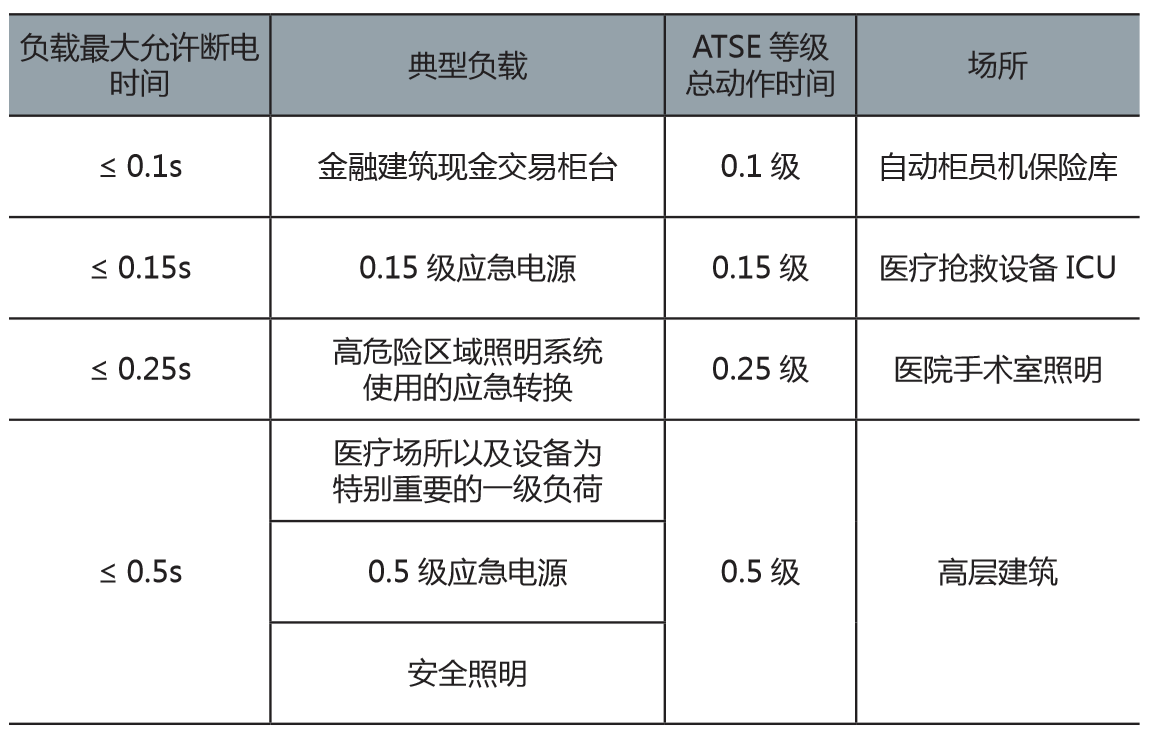

● 应用范围广,适用于医疗场所、安全级应急照明等重要场所


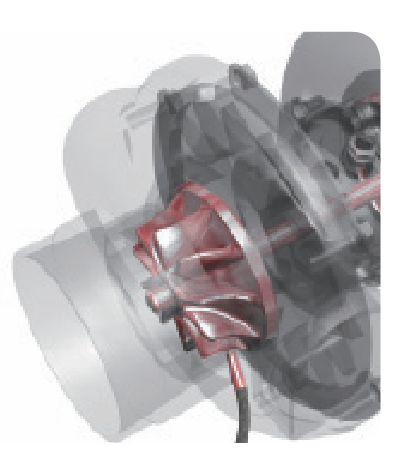

使用类别AC-33A

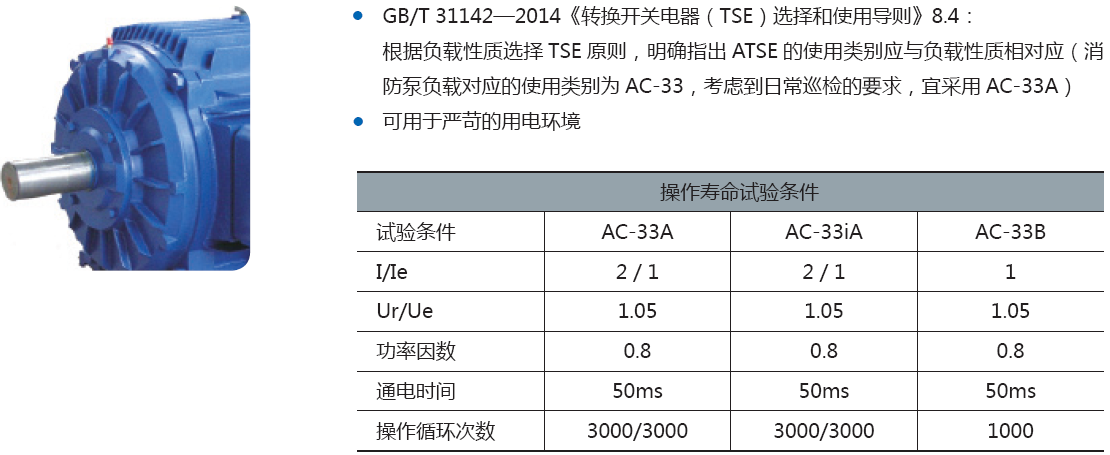

● GB/T 31142—2014《转换开关电器(TSE)选择和使用导则》8.4:

根据负载性质选择TSE原则,明确指出ATSE的使用类别应与负载性质相对应(消防泵负载对应的使用类别为AC-33,考虑到日常巡检的要求,宜采用AC-33A

● 可用于严苛的用电环境


● 更好的额定限制短路电流能力

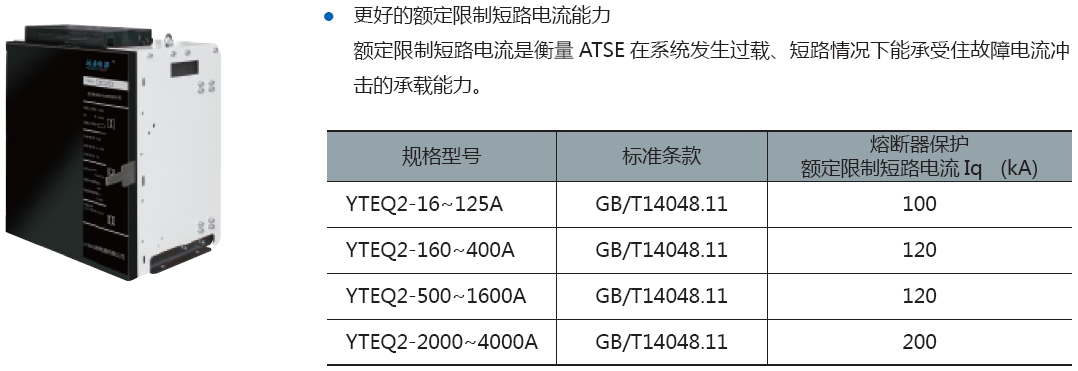

● 额定限制短路电流是衡量ATSE在系统发生过载、短路情况下能承受住故障电流冲  击的承载能力。

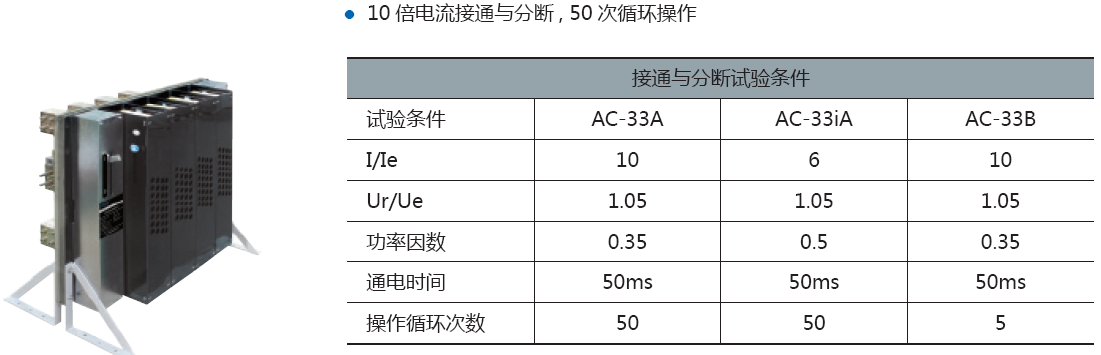

●  10倍电流接通与分断, 50次循环操作

产品尺寸

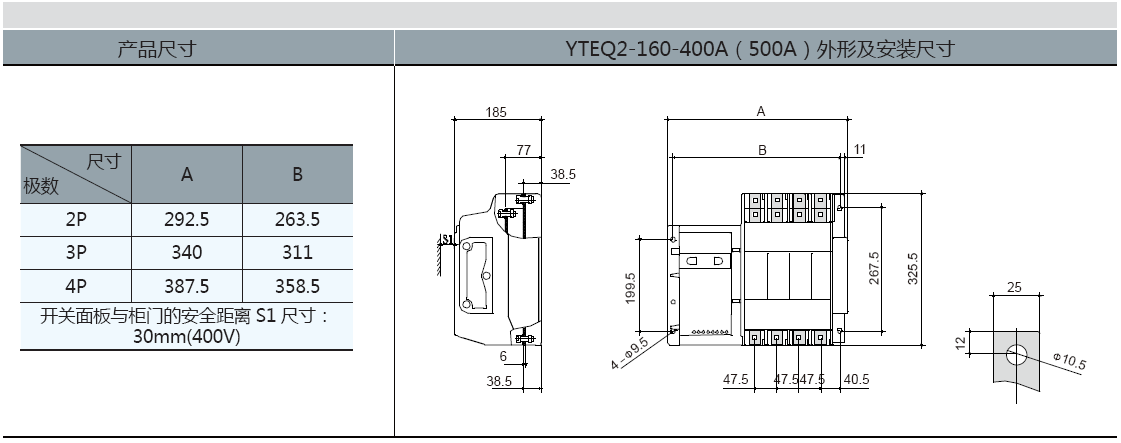

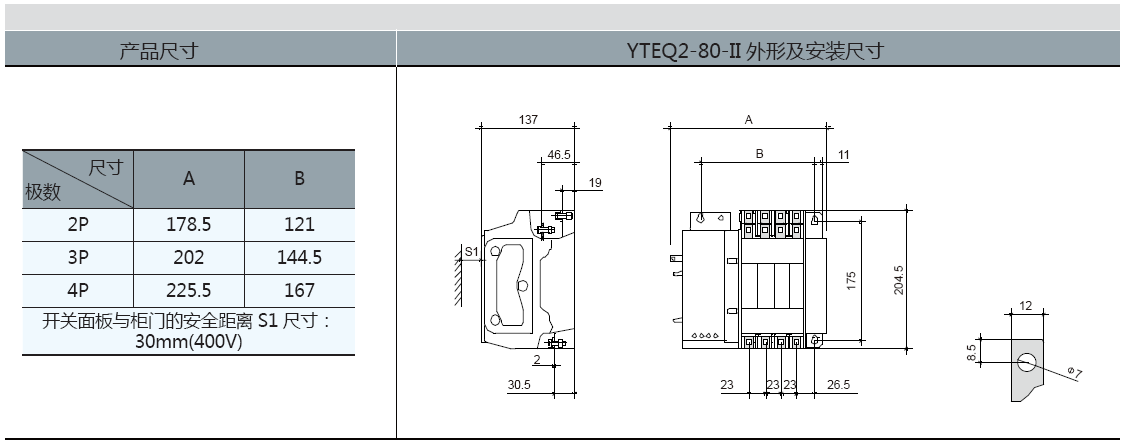

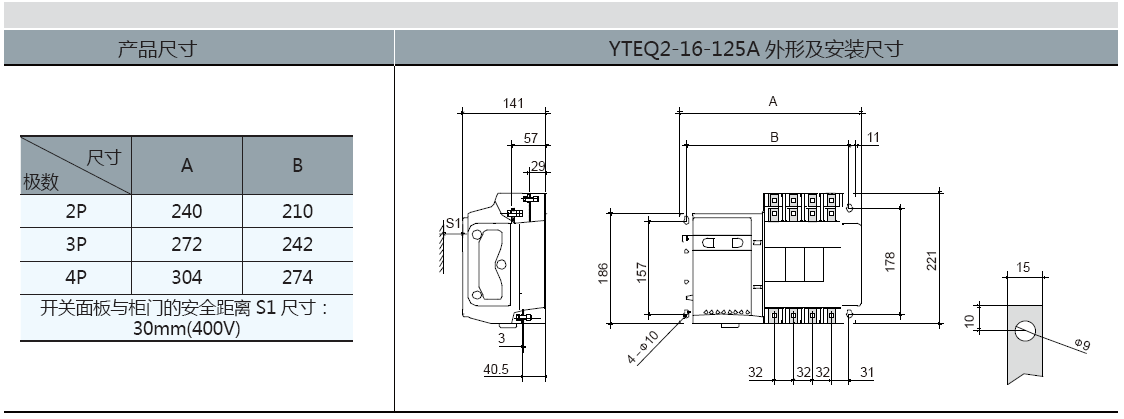

YTEQ2-16-125A外形及安装尺寸



YTEQ2-160-400A外形及安装尺寸

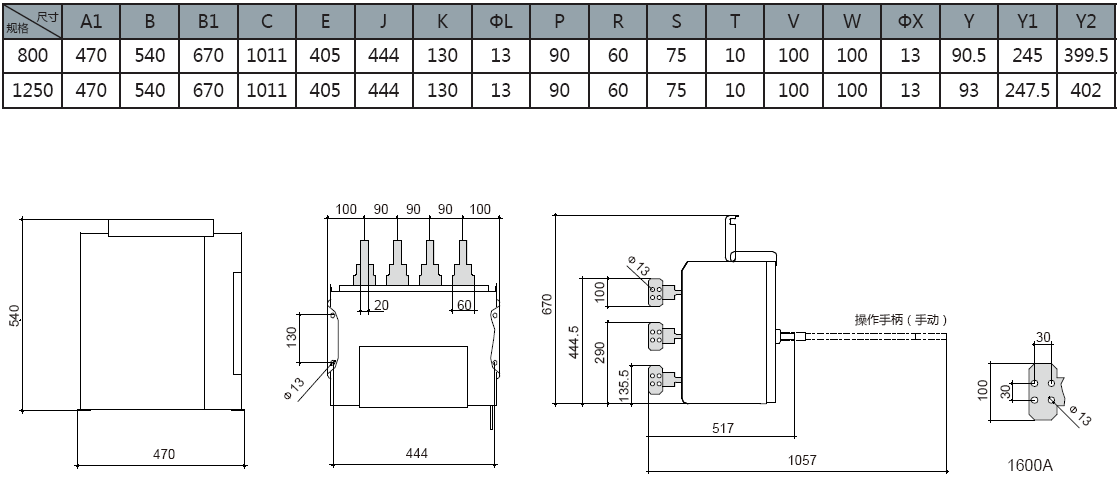

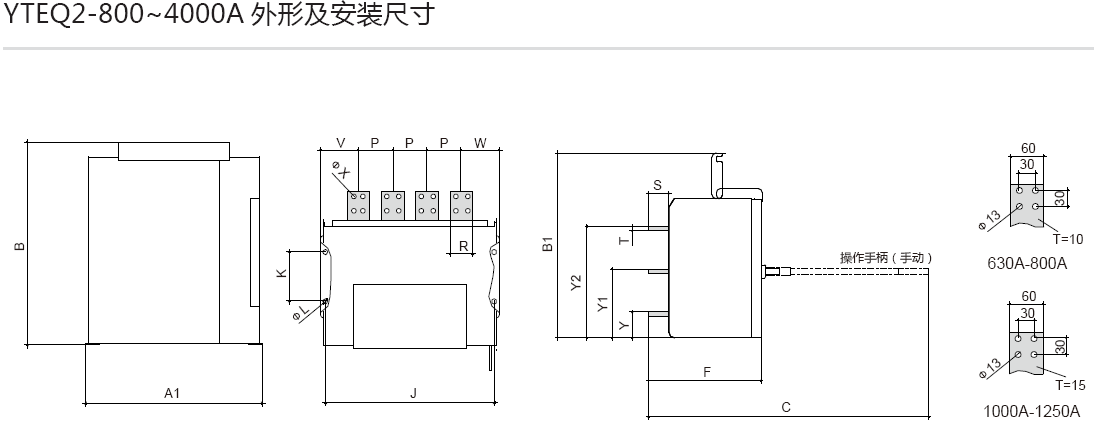

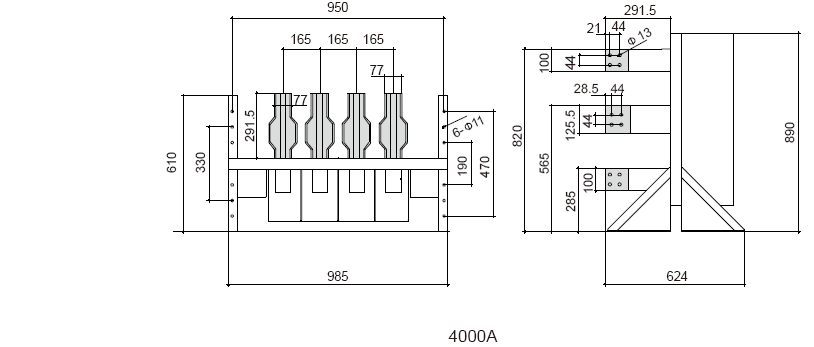

YTEQ2-500-1600A外形及安装尺寸


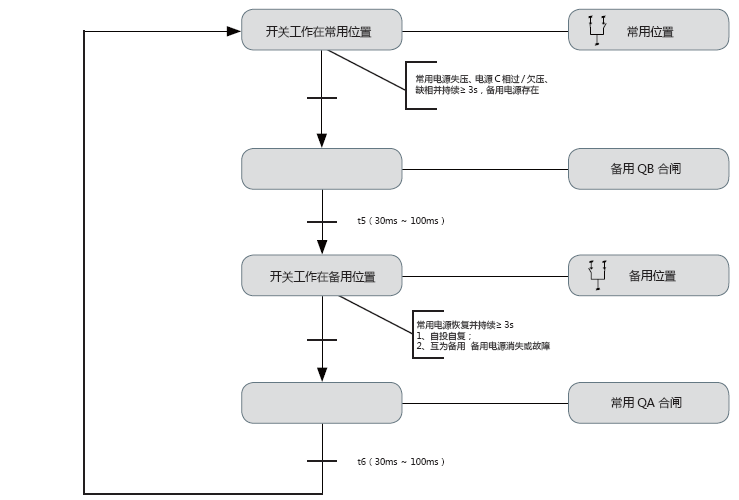

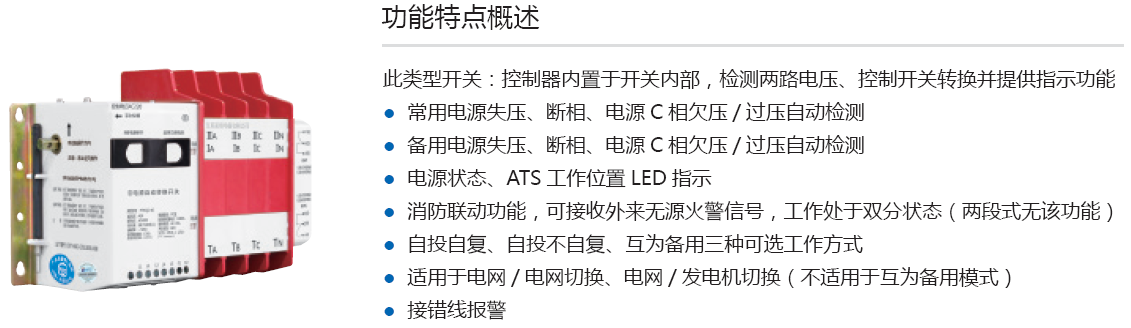

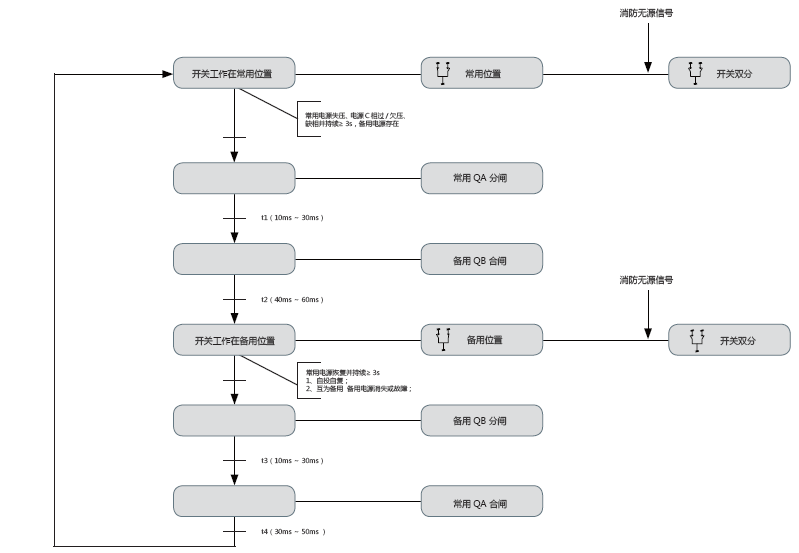

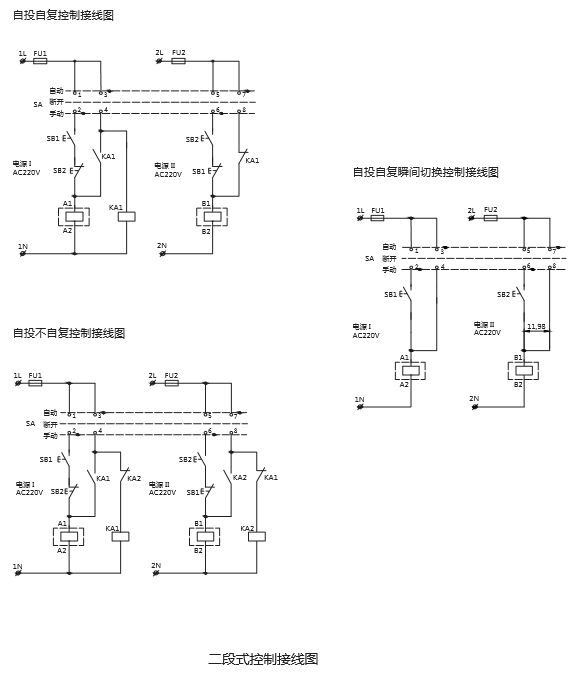

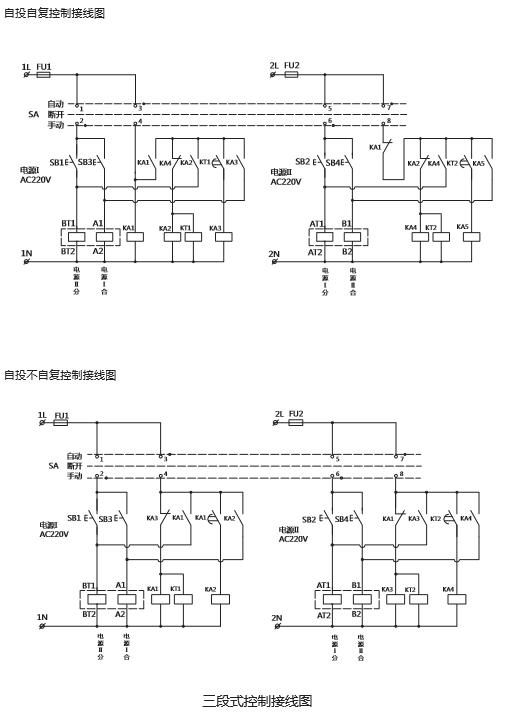

电气连接
