产品描述

  CPS即“控制与保护开关电器”是低压电器中的新型产品作为新的大类产品,其产品类别代号为“CPS”(Control and Protective Switching Devices)。

   CPS符合的标准:GB14048.9《低压开关设备和控制设备多功能电器(设备)第2部分:控制与保护开关电器(设备)》、IEC60947-6-2《低压开关设备和控制设备第6部分-多功能电器 第2节-控制与保护开关电器》。符合GB标准和IEC标准规定的电气设计表示方法如图1所示。

  控制保护开关电器第一代产品体积较大,保护采用的双金属片技术;第二代的产品尽管解决了体积大的问题,保护技术没有什么大的突破;一直到上世纪九十年代中期,才出现了以微电子为保护技术的第三代产品,但保护技术不完善。

  江苏远泰电器生产的YCPS系列控制与保护开关电器,以模块化单一结构形式,将断路器接触器、过载继电器、隔离开关、漏电、电流电压表等分离元器件的主要功能集成化,并能够综合各种信号,实现控制与保护特性在产品内部自配合。具有体积小、短路分断性能指标高,机电寿命长和运行可靠性高,使用安全方便、节能节材等优点。

  本公司采用先进的MCU控制技术,开发的YCPS系列控制保护开关电器,保护精度高、工作稳定可靠、抗干扰能力强,实现控制保护开关数字化、智能化、通信网络化及现场总线连接监控等功能。

  YCPS控制与保护开关电器采用新型节能技术,其控制功耗低,性能稳定可靠。

  YCPS是国内具有智能系统的第四代CPS控制与保护开关电器大类产品。

  YCPS系列产品编制了《YCPS系列控制与保护开关电器二次控制电路选用图集》,

  图集号为YCPS-CC。

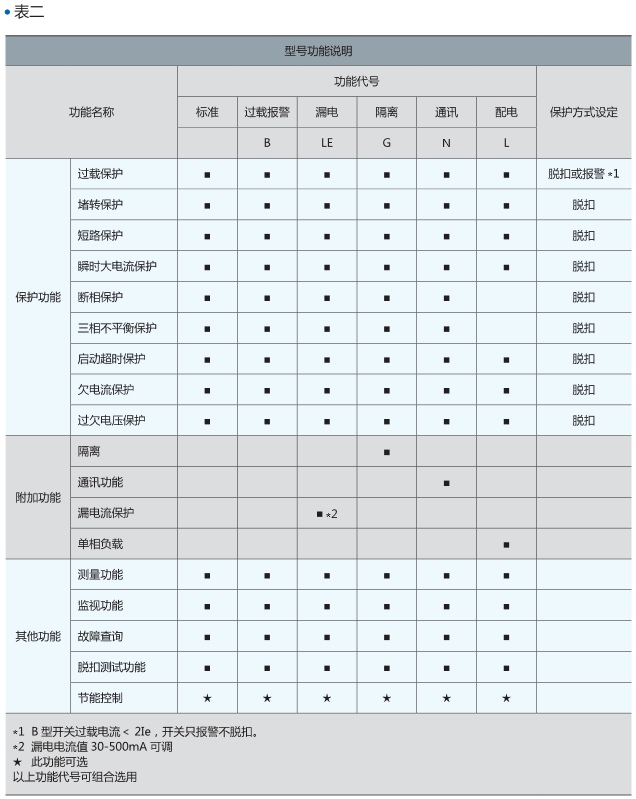

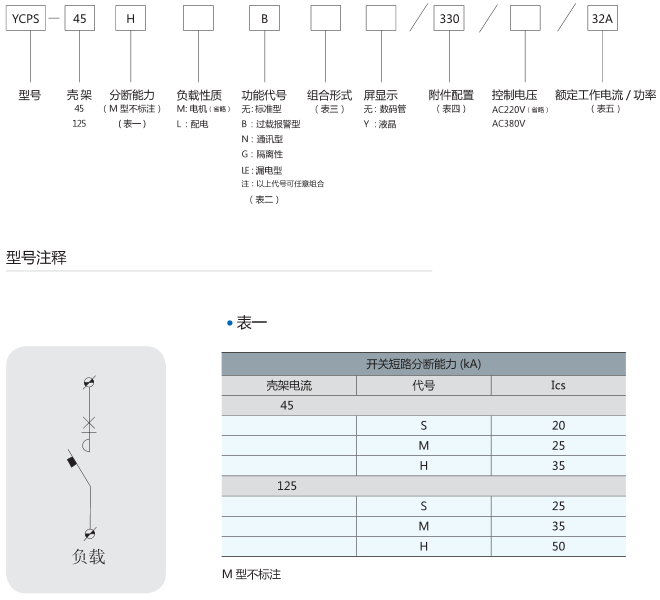

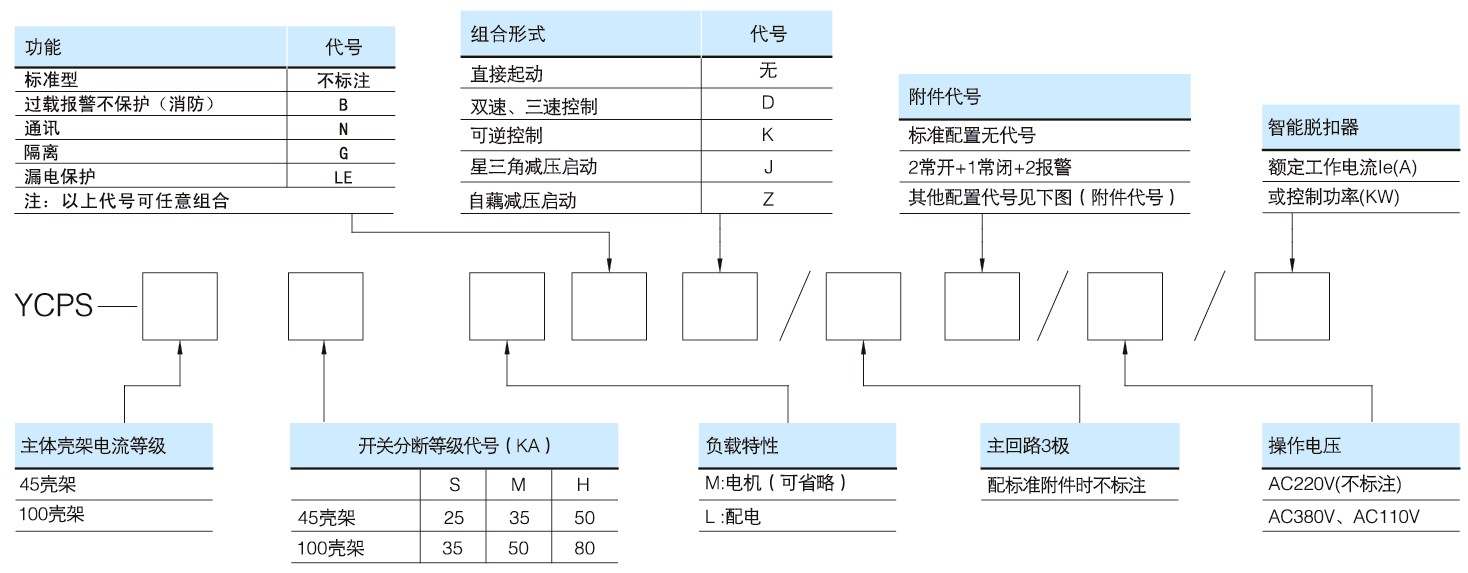

型号说明

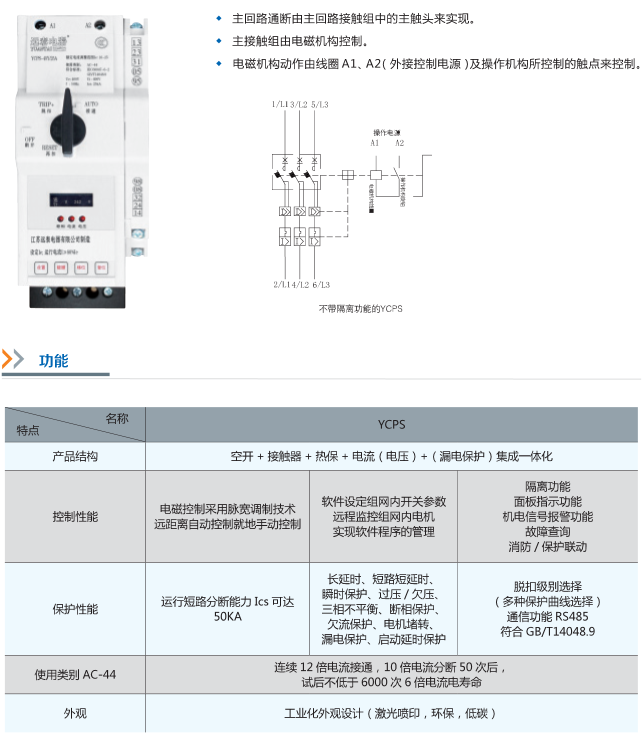

功能及特点

◆高效节能,温升低
YCPS控制与保护开关电器采用新型节能技术,开关电磁系统采用了启动电流电路与开关吸持电流电路,开关电磁系统交流启动,单片机控制的直流保持吸合的工作模式。使开关电磁系统的铁芯损耗和短路环损耗降至最低,线圈铜损耗仅为原来的4%左右,从而最大程度的节约了电能,同时降低了开关电磁系统的温升及噪声。
◆性能可靠,寿命长
YCPS控制与保护开关电器的电磁系统增加了缓冲装置,减少了开关电磁系统的能量冲击,从而提高了开关的吸合性能,延长开关的使用寿命。YCPS控制与保护开关电器微电子方面采用了优质的单片机及名牌电子元器件,精心设计的电路,从产品的硬、软两方面优化设计减少了电磁干扰,提高了产品的可靠性。
其功能特点具体如下:
1、具有远距离自动控制和就地直接人工控制功能;
2、具有面板指示及机电信号报警功能;

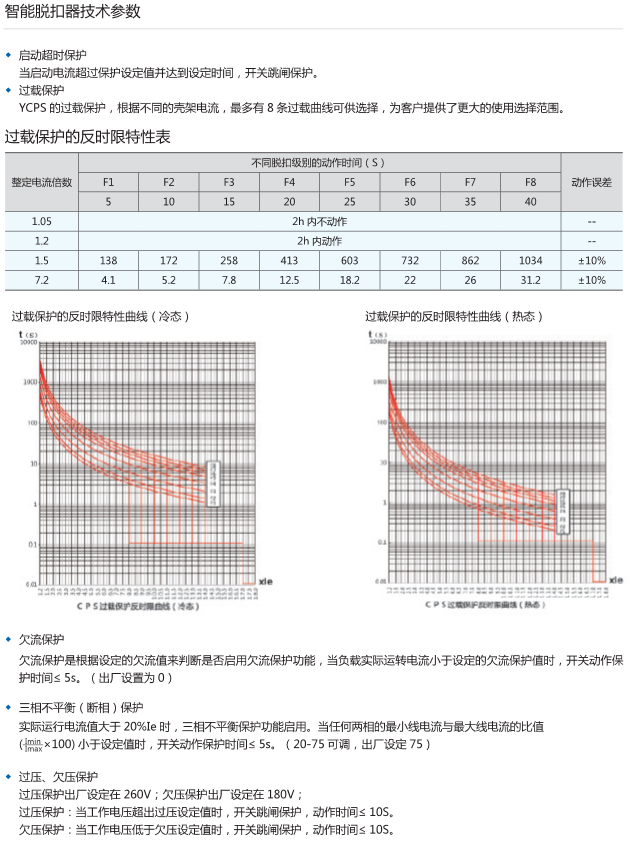

3、具有协调配合的时间-电流保护特性(具有长延时、短路短延时、和瞬时三段保护特性);
4、具有断相、过流、堵转、短路、欠流、过压、欠压、漏电、三相不平衡、隔离、启动延时(避开启动大电流、它和过流动作时间分开)等诸多功能;
5、监控器对各种运行、故障等状态采用LED显示。具有电压表、电流表功能;
6、配有设置键,移位键、数据键、复位键、可对各种参数进行设定和查询;由于YCPS控制与保护开关电器采用MCU的E2PROM存储记忆技实现参数设定,断电后已设定的参数仍存储于MCU中,再启动时无须重新设定参数;
7、具有故障记忆功能,便于故障查询、分析;

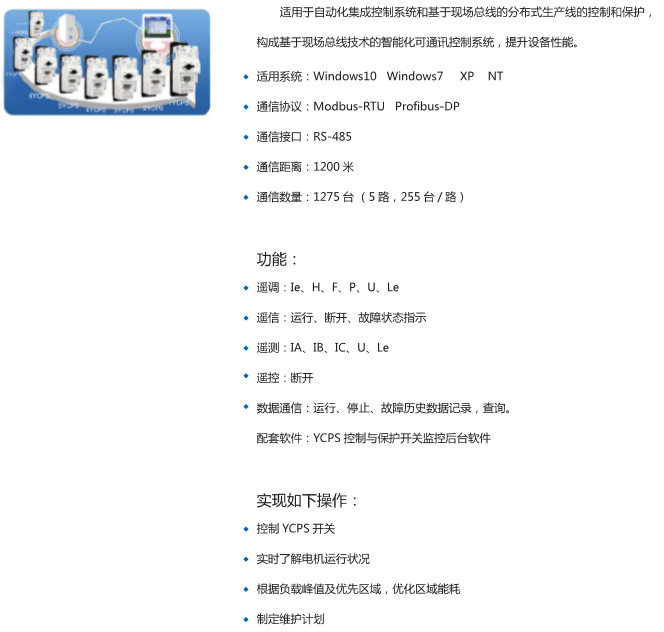

8、具有RS485通信接口,开放式现场总线(Mod Bus协议等),给用户系统集成带来方便,便于用户实现智能化管理。
9、用户根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。

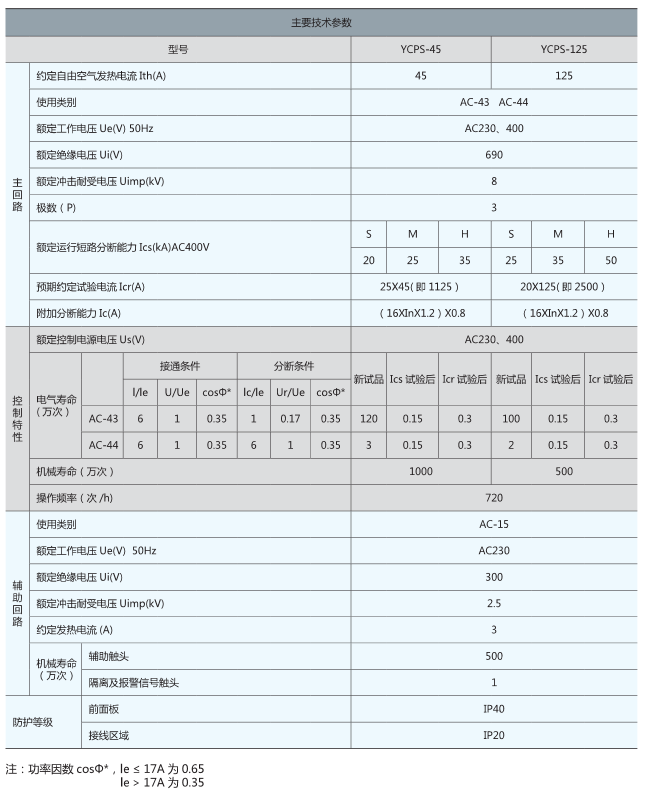

产品参数

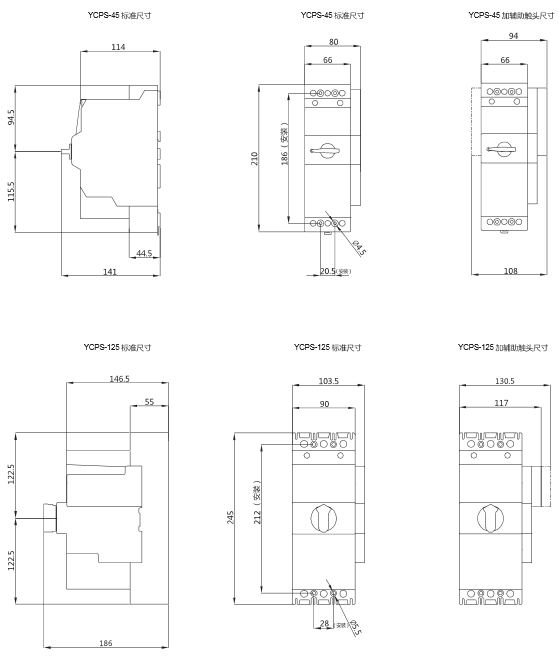

安装尺寸

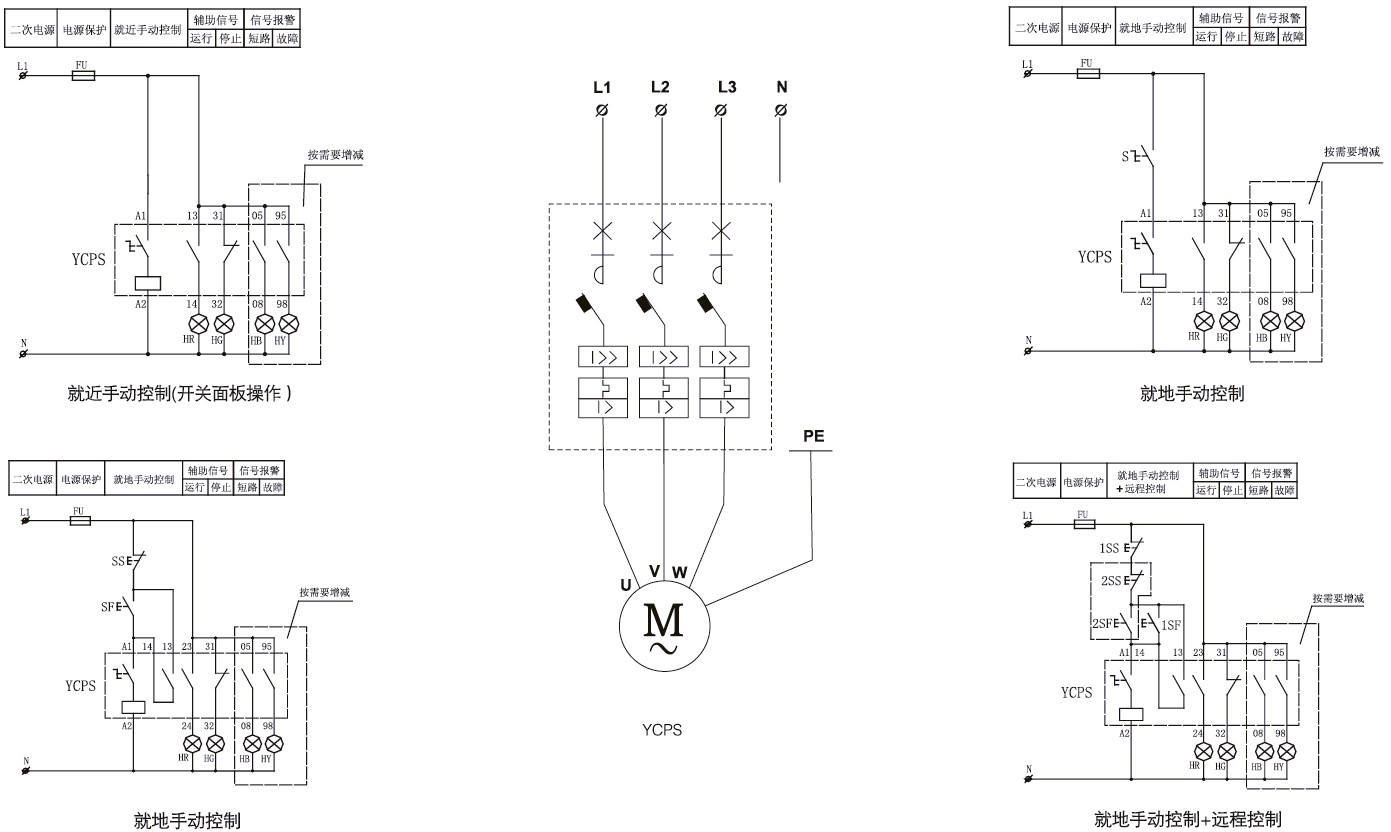

典型接线
