YCPS-D双速、三速电动机控制器

功能特点概述

一、YCPS-D双速电动机控制器
YCPS控制与保护开关电器为主开关,与接触器等附件组合,构成双速电动机控制器YCPS-D,适用于双速电动机的控制与保护。

双速电动机控制器配置有三种:

◆配置一(标准配置):YCPS-D,高速为消防型,低速为标准型

◆配置二:YCPS-D1,高、低速均为标准型

◆配置三:YCPS-D2,高、低速均为消防型

产品特点、主回路参数及附件同YCPS标准型或YCPS-B消防型

二、 YCPS-D3双速电动机控制器
YCPS控制与保护开关电器为主开关,与接触器等附件组合,构成三速电动机控制器YCPS-D3,适用于三速电动机的控制与保护。

三速电动机控制器配置有四种:

◆配置一:YCPS-D3,高速为消防型,中、低速为标准型

◆配置二:YCPS-D31,高、中速为消防型,低速均为标准型

◆配置三:YCPS-D32,高、中、低速均为消防型


   ◆配置三:YCPS-D33,高、中、低速均为标准型

产品特点、主回路参数及附件同YCPS标准型或YCPS-B消防型

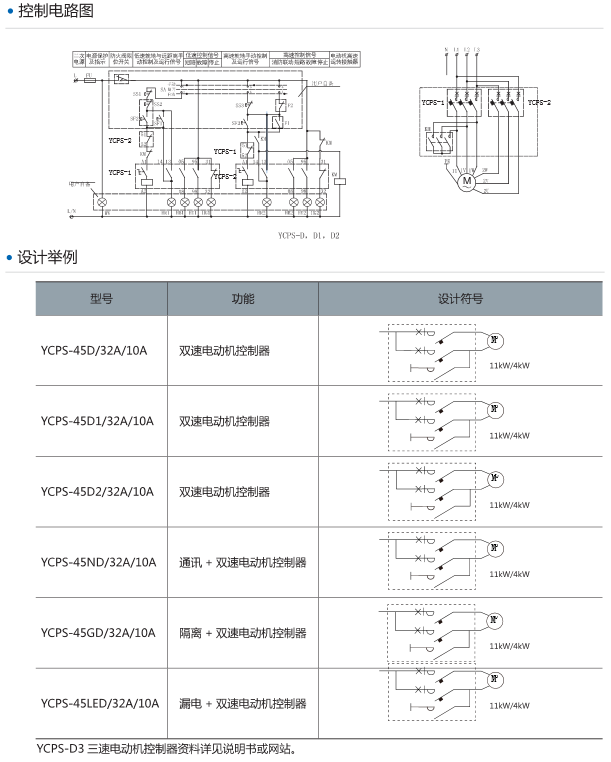

控制电路

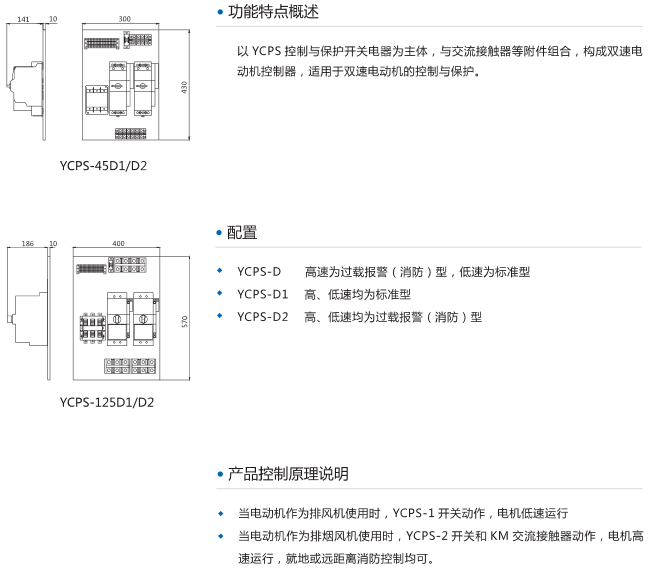

安装尺寸


YCPS-K可逆型电动机控制器


功能特点
YCPS控制与保护开关电器为主开关,构成可逆型电动机控制器YCPS-K,适用于可逆型电动机的控制与保护。
可逆型电动机控制器配置有两种:
◆配置一:YCPS-K1,控制开关均为标准型。
◆配置二:YCPS-K2,控制开关均为YCPS-B消防型。
  其它要求订货时注明。
  产品特点、主回路参数及附件同YCPS型或YCPS-B

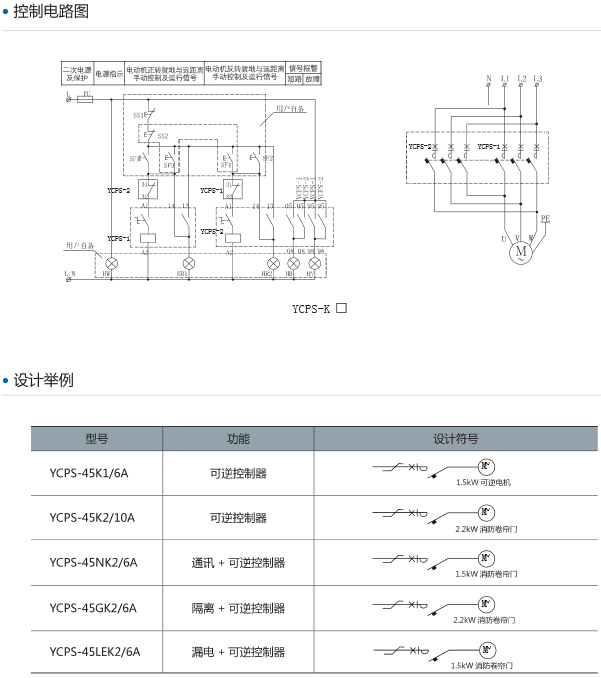

控制电路图

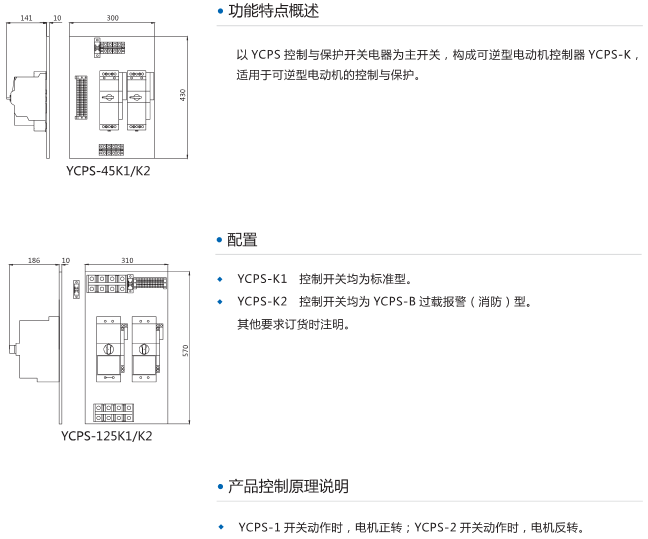

外形及安装尺寸



YCPS--J星三角减压启动控制器

功能特点


1、功能特点概述
以YCPS控制与保护开关电器为主开关,与交流接触器等附件组合,通过YCPS自身的延时触点,构成Y-△减压启动控制器YCPS-J,亦可根据需要组合为消防型Y-△角减压启动控制器YCPS-J11、YCPS-J22,可实现对90KW及以下电动机Y-△减压启动的控制与保护。
  星三角减压启动控制器配置有两种:
  ◆配置一:YCPS-J1,两台标准型CPS+一台交流接触器(90KW及以下)
  ◆配置二:YCPS-J11,两台消防型CPS+一台交流接触器(90KW及以下)
  ◆配置三:YCPS-J2,一台标准型CPS+两台交流接触器(45KW以下)
  ◆配置四:YCPS-J22,一台消防型CPS+两台交流接触器(45KW以下)

产品特点、主回路参数及附件同YCPS-B消防型。
2、产品控制原理说明
  ◆配置一、二说明:当YCPS1和KM交流接触器动作时,电动机星型启动;当YCPS1自带的延时功能延时完毕后,断开KM交流接触器,同时闭合YCPS2, 电动机三角形运行。
  ◆配置三、四说明:当YCPS和1KM交流接触器动作时,电动机星型启动;当YCPS自带的延时功能延时完毕后,断开1KM交流接触器,同时闭合KM2交流接触器,电动机三角形运行。
   注:YCPS控制与保护开关电器的延时时间可调!
3、延时时间调节举例说明
延时启动时间8S

首先接通电源,空载运行YCPS-J星三角形减压启动控制器,设置YCPS1参数。

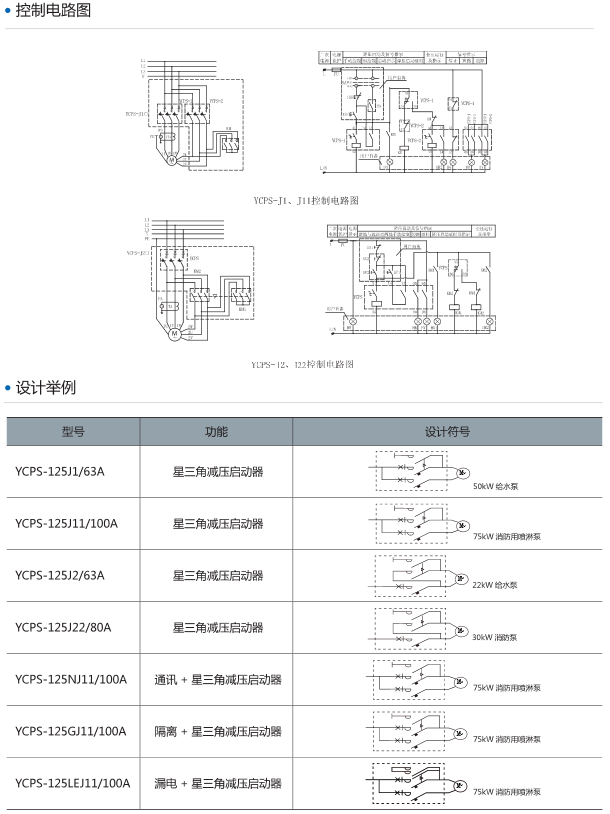

控制电路图

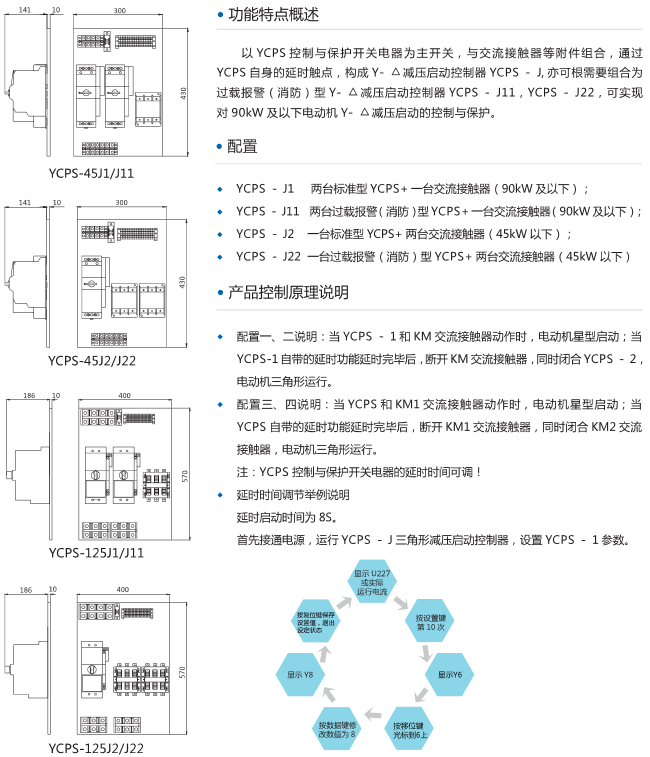

外形及安装尺寸



YCPS-Z自耦减压启动控制器

功能特点

1、功能特点概述
YCPS为主开关,与交流接触器等附件组合,通过YCPS自身的延时触点,构成自藕减压启动控制器YCPS-Z,亦可根据需要组合为消防型自藕减压启动控制器YCPS-BZ,可实现对90KW及以下电动机自藕减压启动的控制与保护。
  自藕减压启动控制器配置有两种:
  ◆配置一:YCPS-Z1,两台标准型YCPS+一台交流接触器(55KW以下
  ◆配置二:YCPS-Z11,两台消防型YCPS+一台交流接触器(55KW以下
  ◆配置三:YCPS-Z2,三台标准型YCPS+一台交流接触器(55-90KW)
  ◆配置四:YCPS-Z22,三台消防型YCPS+一台交流接触器(55-90KW)

产品特点、主回路参数及附件同YCPS标准型或YCPS-B消防型。
注:自藕减压启动器不包括自藕变压器,自藕变压器请用户自行购买安装。

2、产品说明
◆配置一、二说明:当YCPS1KM交流接触器动作时,电机通过自藕变压器减压启动;当YCPS1自带的延时功能延时完毕后,断开YCPS1KM交流接触器,同时闭合YCPS2,电机全压运行。
◆配置三、四说明:当YCPS1YCPS3KM交流接触器动作时,电机通过自藕变压器减压启动。当YCPS1自带的延时功能延时完毕后,断开YCPS1KM交流接触器,同时闭合YCPS2,电机通过YCPSYCPS2两路开关实现三角形全压运行。
注:YCPS控制与保护开关电器的延时时间可调!
3、延时时间调节举例说明
YCPS-J型星三角减压启动控制器

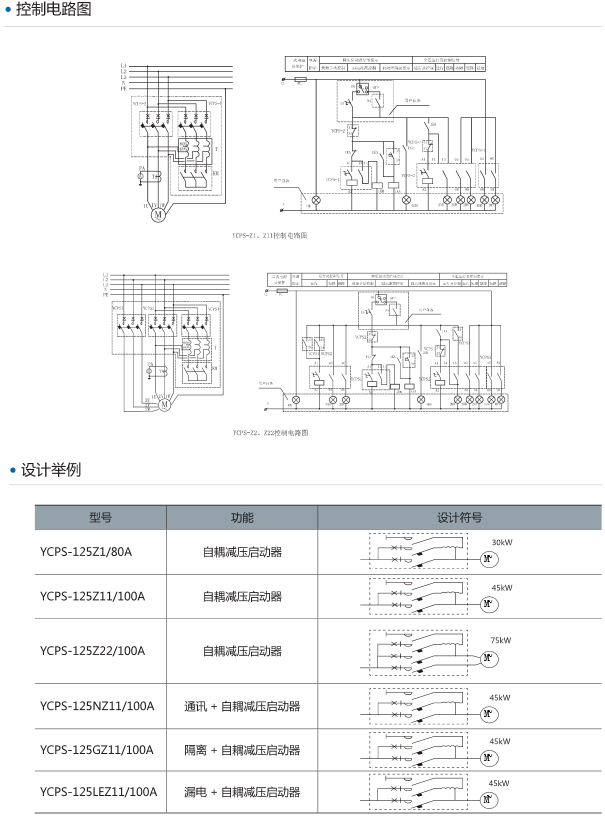

控制电路图

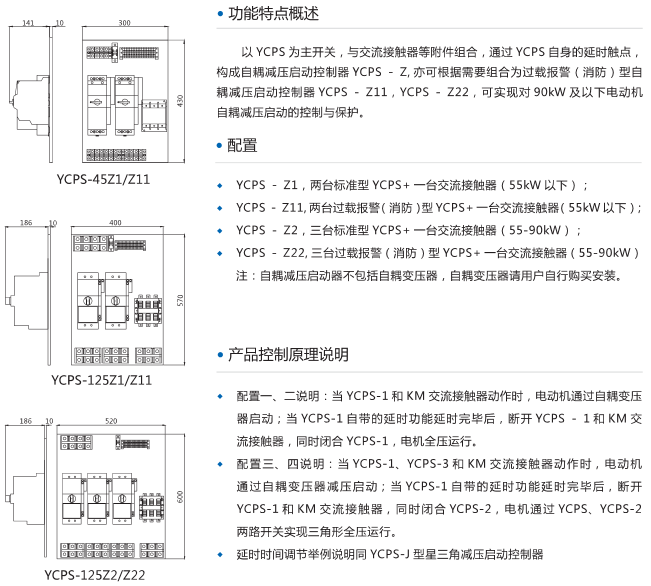

外形及安装尺寸
