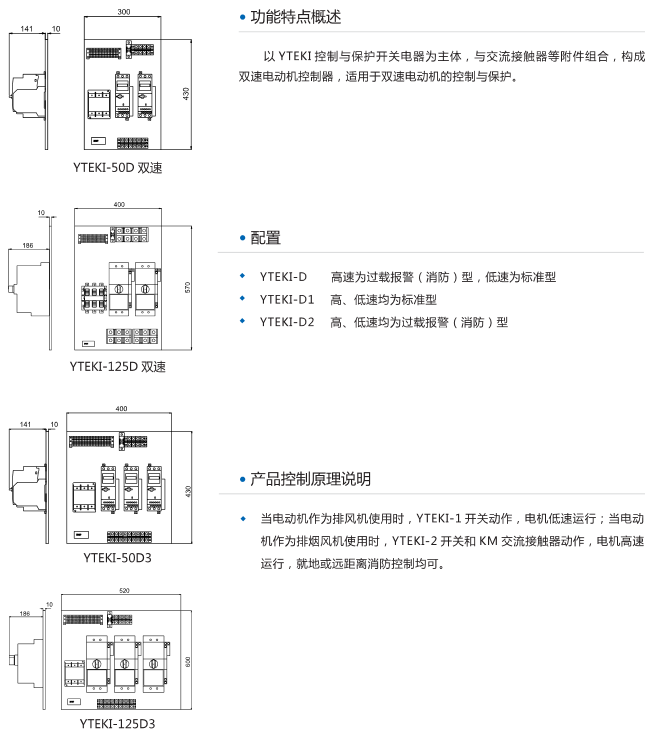

YTEKI-D双速、三速电动机控制器


功能特点概述

以YTEKI控制与保护开关电器为主体,与交流接触器等附件组合,构成双速电动机控制器,适用于双速电动机的控制与保护。



配置

YTEKI-D      高速为过载报警(消防)型,低速为标准型

YTEKI-D1    高、低速均为标准型

YTEKI-D2    高、低速为过载报警(消防)型



产品控制原理说明

当电动机作为排风机使用时,YTEKI-1开关动作,电机低速运行;当电动机作为排烟风机使用时,YTEKI-2开关和KM交流接触器动作,电机高速运行,就地或远距离消防控制均可。

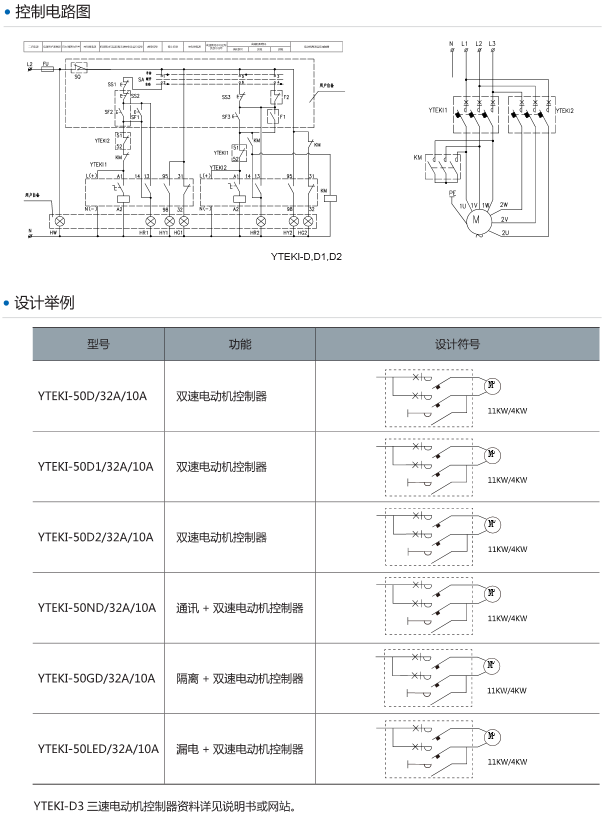

控制电路图

设计举例

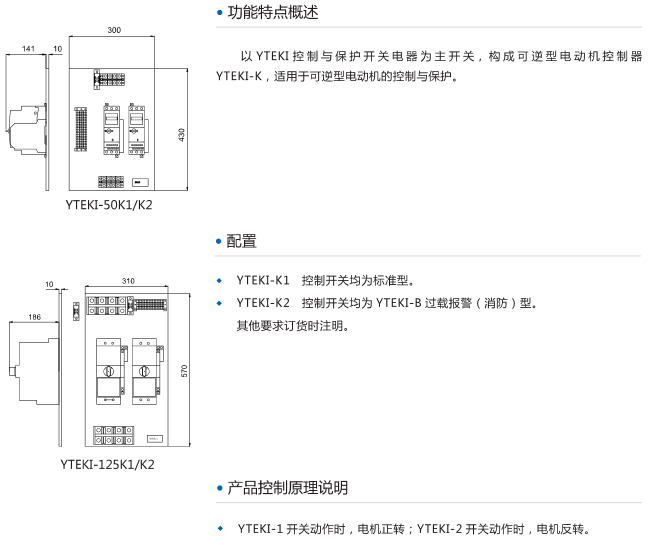

YTEKI-K可逆型电动机控制器


● 功能特点概述

以YTEKI控制与保护开关电器为主开关,构成可逆型电动机控制器YTEKI-K,适用于可逆型电动机的控制与保护。



● 配置

YTEKI-K1   控制开关均为标准型。

YTEKI-K2   控制开关均为YTEKI-B过载报警(消防)型。

其他要求订货时注明。





● 产品控制原理说明

YTEKI-1开关动作时,电机正转;YTEKI-2开关动作是,电机反转。

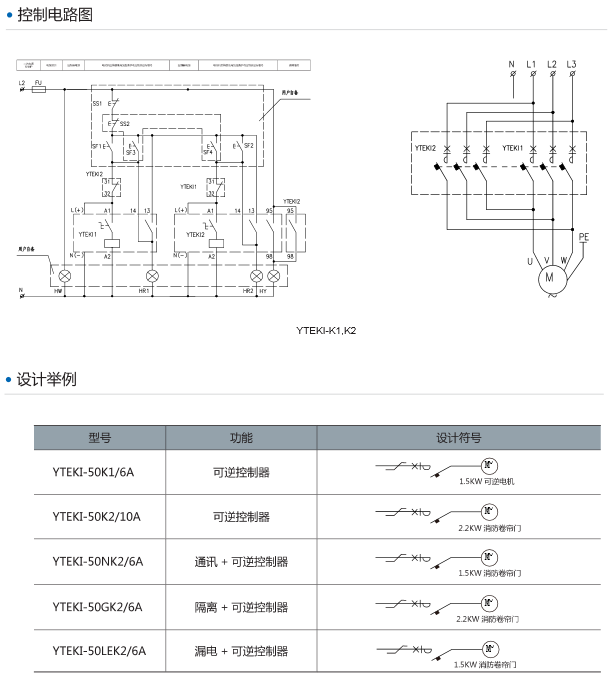

控制原理图

设计举例

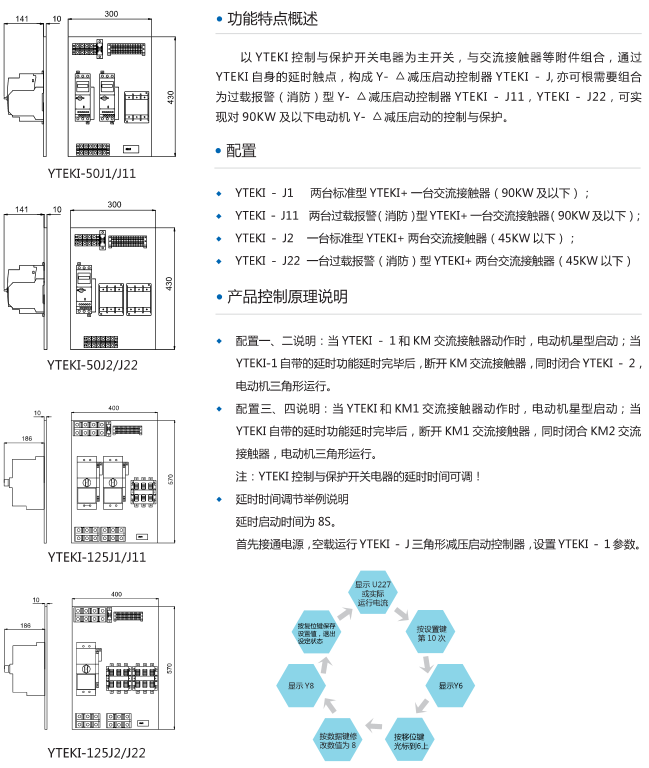

YTEKI-J星三角减压启动控制器


● 功能特点概述

以YTEKI控制与保护开关电器为主开关,与交流接触器等附件组合,通过YTEKI自身的延时触点,构成Y-△减压启动控制器YTEKI-J,亦可根需要组合为过载报警(消防)型Y-△减压启动控制器YTEKI-J11,YTEKI-J22,可实现对90KW及以下电动机Y-△减压启动的控制与保护。




YTEKI-J1     两台标准型YTEKI+一台交流接触器(90KW及以下);

YTEKI-J11   两台过载报警(消防)型YTEKI+一台交流接触器(90KW及以下);

YTEKI-J2    一台标准型YTEKI+两台交流接触器(45KW以下);

YTEKI-J22  一台过载报警(消防)型YTEKI+两台交流接触器(45KW以下)




● 产品控制原理说明

配置一、二说明:当YTEKI-1和KM交流接触器动作时,电动机星型启动;当YTEKI-1自带的延时功能延时完毕后,断开KM交流接触器,同时闭合YTEKI-2,电动机三角形运行。

配置三、四说明:当YTEKI和KM1交流接触器动作时,电动机星型启动;当YTEKI自带的延时功能延时完毕后,断开KM1交流接触器,同时闭合KM2交流接触器,电动机三角形运行。

注:YTEKI控制与保护开关电器的延时时间可调!




延时时间调节举例说明

延时启动时间为8S。

首先接通电源,空载运行YTEKIJ三角形减压启动控制器,设置YTEKI1参数。

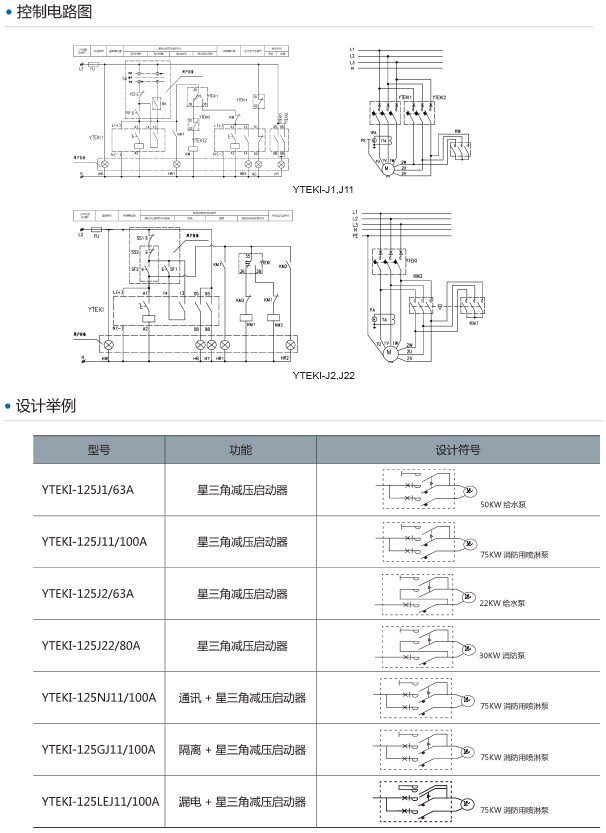

控制电路图

设计举例

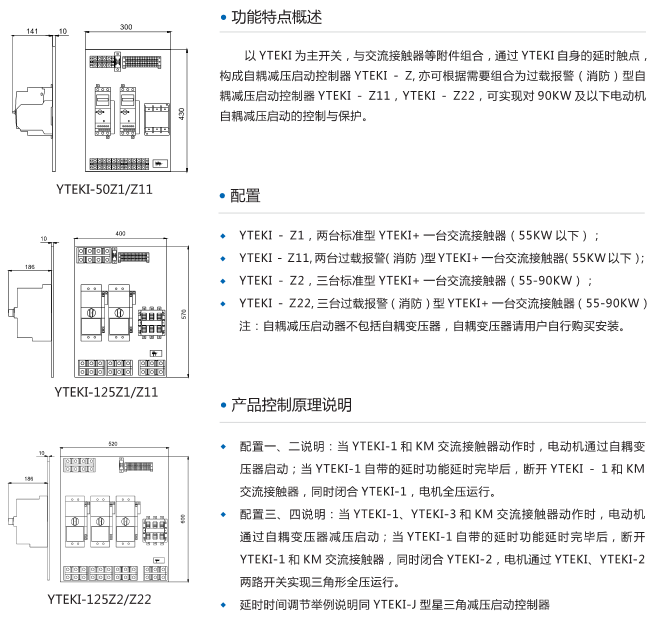

YTEKI-Z自耦减压启动控制器


● 功能特点概述

以YTEKI为主开关,与交流接触器等附件组合,通过YTEKI自身的延时触点,构成自耦减压启动控制器YTEKI-Z,亦可根据需要组合为过载报警(消防)型自耦减压启动控制器YTEKI-Z11,YTEKI-Z22,可实现对90KW及以下电动机自耦减压启动的控制与保护。



● 配置

YTEKI-Z1,两台标准型YTEKI+一台交流接触器(55KW以下);

YTEKI-Z11,两台过载报警(消防)型YTEKI+一台交流接触器(55KW以下);

YTEKI-Z2,三台标准型YTEKI+一台交流接触器(55-90KW);

YTEKI-Z22,三台过载报警(消防)型YTEKI+一台交流接触器(55-90KW)

注:自耦减压启动器不包括自耦变压器,自耦变压器请用户自行购买安装。



● 产品控制原理说明

配置一、二说明:当YTEKI-1和KM交流接触器动作时,电动机通过自耦变压器启动;当YTEKI-1自带的延时功能延时完毕后,断开YTEKI-1和KM交流接触器,同时闭合YTEKI-1,电机全压运行。

配置三、四说明:当YTEKI-1、YTEKI-3和KM交流接触器动作时,电动机通过自耦变压器减压启动;当YTEKI-1自带的延时功能延时完毕后,断开YTEKI-1和KM交流接触器,同时闭合YTEKI-2,电机通过YTEKI、YTEKI-2两路开关实现三角形全压运行。

延时时间调节举例说明同YTEKI-J型星三角减压启动控制器

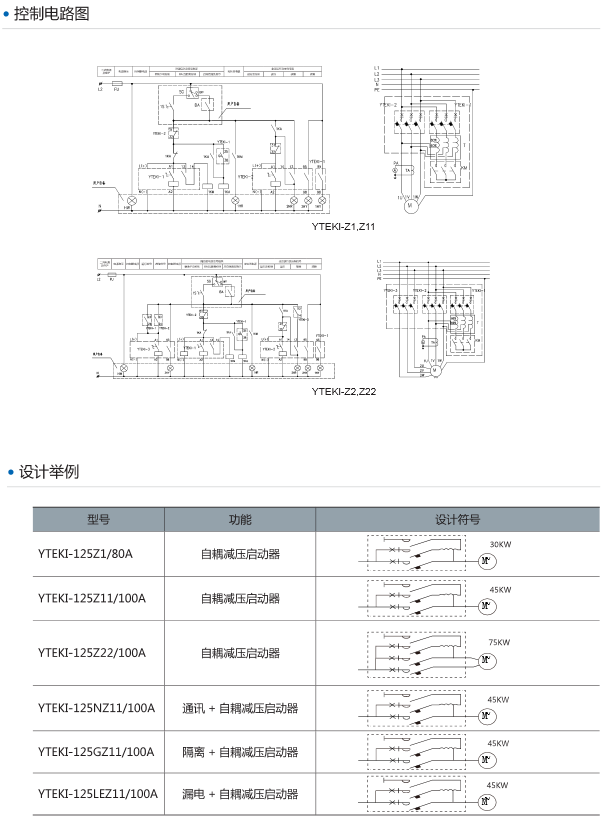

控制电路图

设计举例
