优异性能

全新电磁控制技术

   直流电维持线圈工作,工作电压低,节能降耗

●   减少铁芯磁滞损耗和涡流损耗,延长使用寿命

   无铁芯工作所产生的噪音,运行更安静

全新结构设计
   迅速排出高温游离气体

   消除短路隐患,提高再次动作安全性

   延长使用寿命

智能通讯

   配置RS-485通讯接口, Modbus-RTUProfibus-DP通讯协议

  “四遥”功能:遥调、遥信、遥测、遥控

   运行、停止、故障查询


其他型号

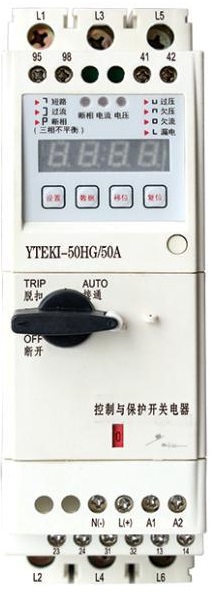

产品描述

   江苏远泰电器生产的YTEKI 系列控制与保护开关电器, 以模块化单一结构形式, 将断路器、接触器、过载继电器、隔离开关、漏电、电流电压表等分离元器件的主要功能集成化,并能够综合各种信号,实现控制与保护特性在产品内部自配合。具有体积小、短路分断性能指标高,机电寿命长和运行可靠性高,使用安全方便、节能节材等优点。

   本公司采用先进的MCU 控制技术,开发的YTEKI 系列控制与保护开关电器,保护精度高、工作稳定可靠、抗干扰能力强、实现控制保护开关数字化、智能化、通信网络化及现场总线连接监控等功能。

适用领域

   YTEKI控制与保护开关电器主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自0.16A至125A的电力系统中,能够接通、承载和分断正常条件下包括规定的运行过载条件下的电流,且能够接通、承载并分断规定的非正常条件下的电流,如短路电流。

   YTEKI控制与保护开关电器具有控制与保护功能集成化,结构模块化,体积小,对环境污染的防护等级高,安装使用及维修操作方便等一系列优点。特别适用于现代化建筑中的泵、风机、空调、消防照明等电控系统;冶金、煤矿、钢铁、石化、港口、船舶、铁路、纺织等领域的电机控制和保护;电动机控制中心(MCC)尤其是智能化电控系统或高分断能力的MCC:工厂或车间单电机控制和保护以及远程控制照明系统等。

符合标准


●  GB14048.1   总则
●  GB14048.9  控制与保护开关电器
●  IEC60947-1    总则
●  IEC60947-6-2  控制与保护开关电器

电磁兼容性

●  静电放电 Level 4/3
●  电快速脉冲群  Level 4
●  射频辐射骚扰 Level 3
●  射频传导骚扰 Level 3
●  浪 Level 4
●  谐波 Level 3

污染等级

●  YTEKI系列开关电器污染等级为Ⅲ级,满足现场环境对产品的要求

●  该污染级别由GB14048标准中针对工业用电器适用环境的规定

正常工作与安装条件

●  空气温度:-5°C~40°C

●  海拔≤2000m

●  最高温度为40°C,空气的相对湿度不超过50%

●  开关主体水平安装

  防护等级 IP12

使用类别

●  AC-44

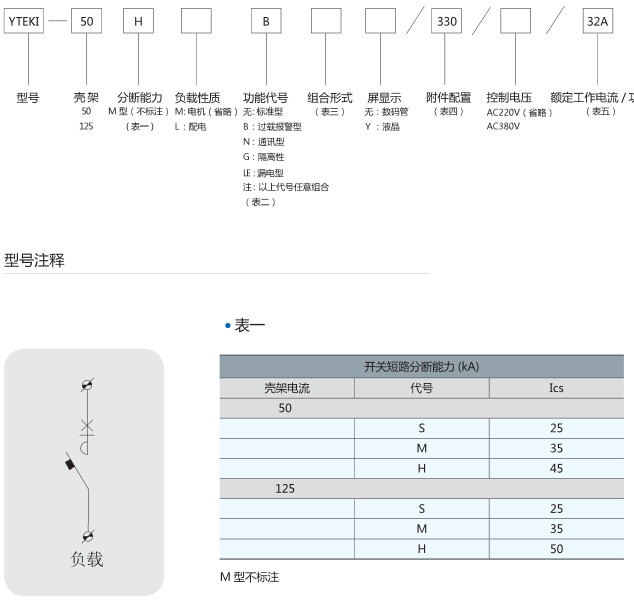

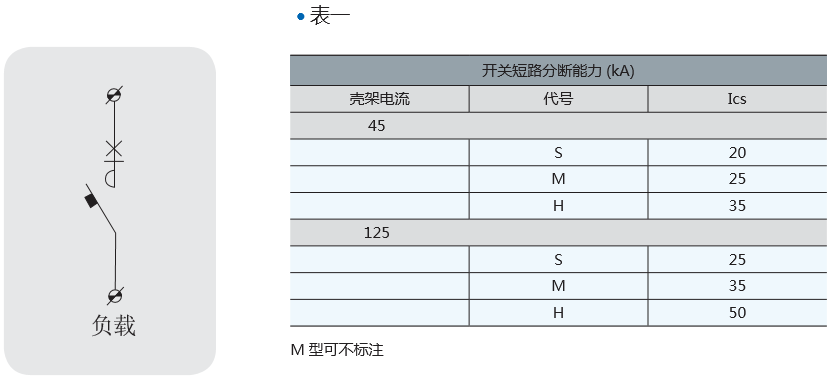

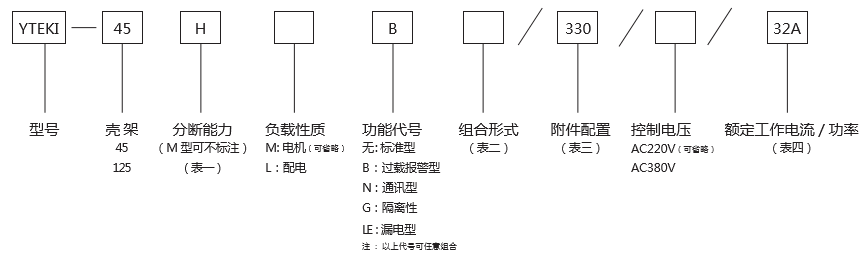

产品型号

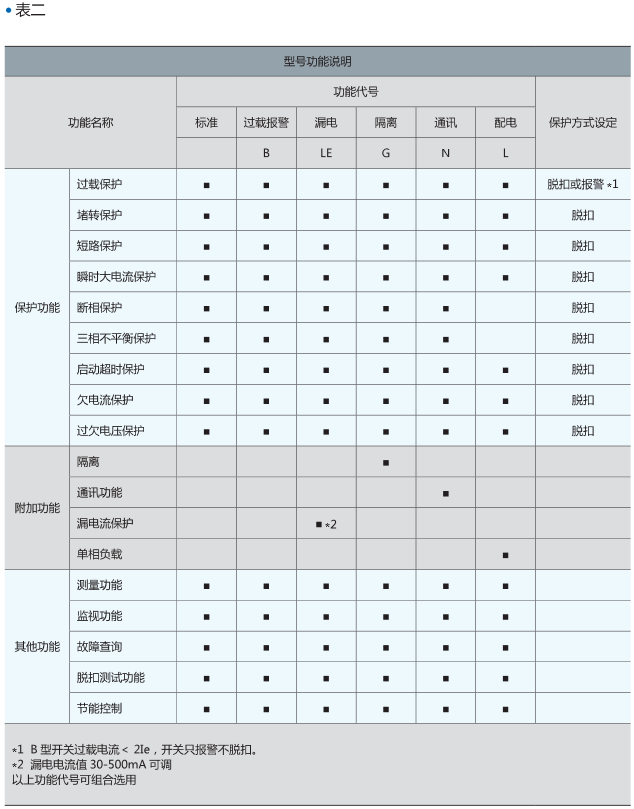

功能特点

远程控制和人工控制。

面板指示及机电信号报警。

电压表、电流表功能。

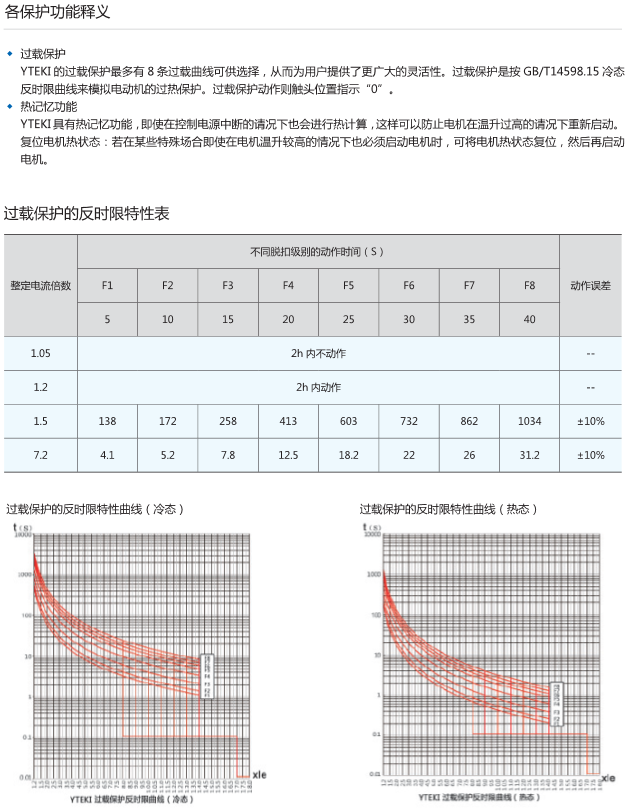

自配合的时间-电流保护特性(长延时、短路短延时和瞬时三段保护特性)。

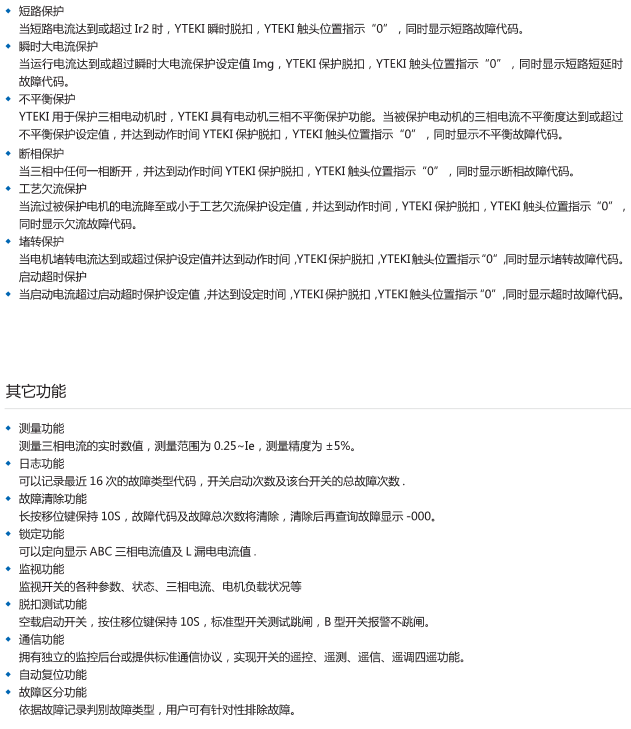

断相、过流、堵转、短路、欠流、过压欠压、漏电、三相不平衡、启动延时(避开启动大电流、它和过流动作时间分开)等功能。

参数设定和查询。

参数设定,故障类型记忆功能,便于故障查询、分析。

RS485通信接口,实现“遥信、遥测、遥控、遥调”四遥功能。

用户根据需要选配功能模块或附件,即可实现对各类负载的控制和保护。

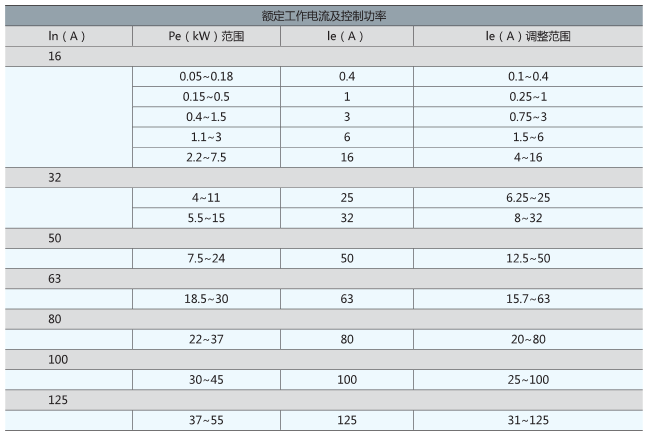

额定工作电流及控制功率

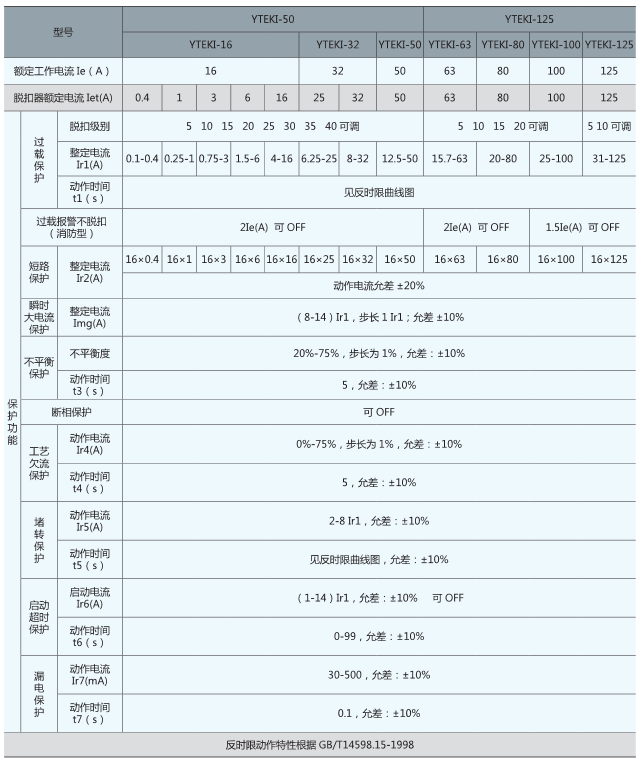

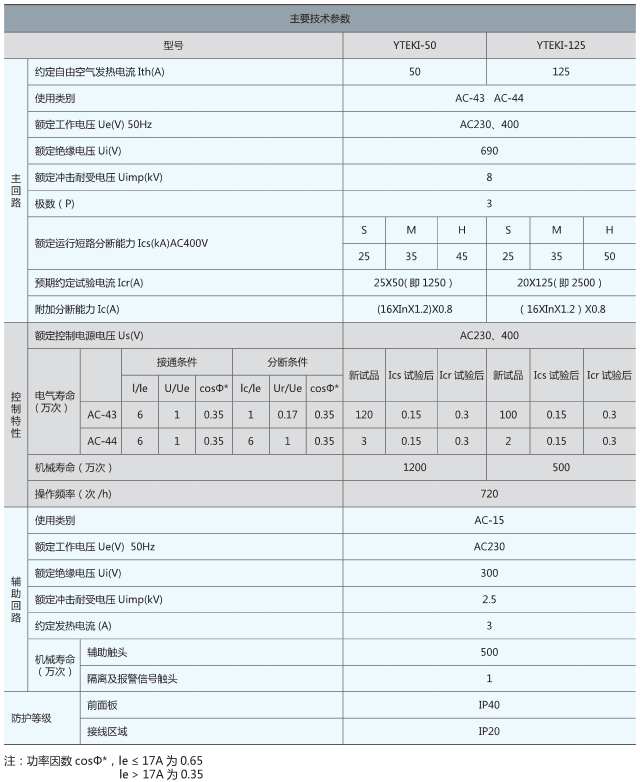

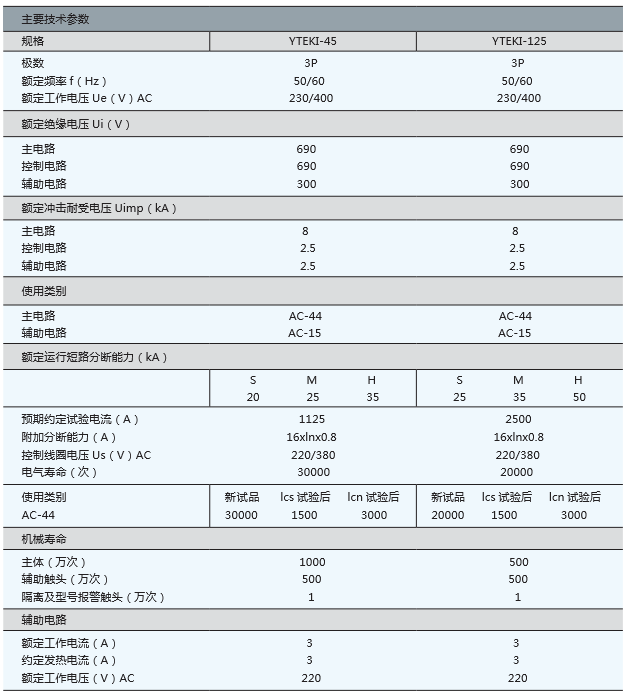

技术参数

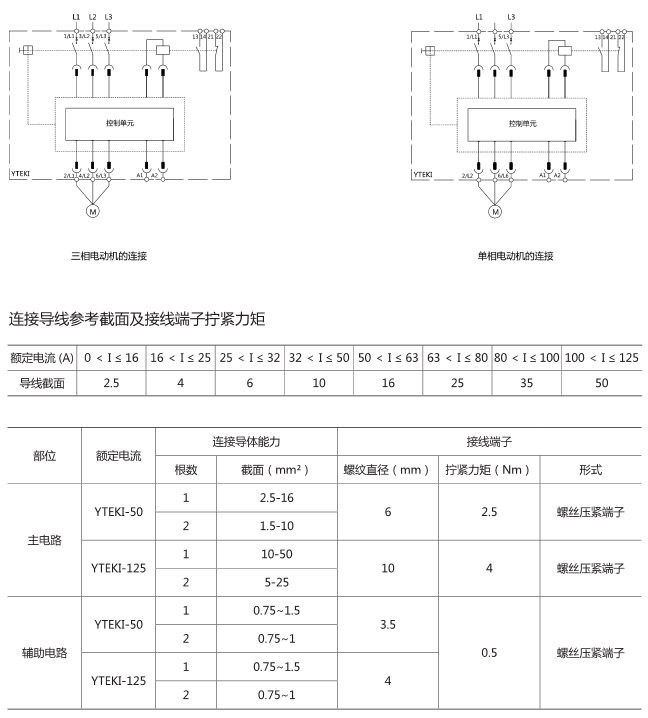

控制原理



      ◆   主回路通断由主回路接触组中的主触头来实现。

      ◆   主接触组由电磁机构控制。

      ◆   电磁机构动作由线圈A1A2(外接控制电源)及操作机构所控制的触点来控制。



产品尺寸
